10 ترفند لیزر حکاکی و برش

در این مطلب 10 ترفند لیزر حکاکی و برش بسیار کاربردی را با هم مرور می‌کنیم که برای طراحی و مارکینگ بر روی متریال‌های مختلف مورد استفاده قرار می‌گیرد. برنامه‌ای که برای اجرای این ترفندها به‌عنوان مبنا در نظر گرفته شده نرم‌افزار: Corel Draw است؛ اما اگر نرم‌افزار هوشمند LINO را در اختیار داشته باشید برخی از این فرایندها به روش ساده‌تر و سریع‌تر انجام خواهد شد. نرم‌افزار کورل به این خاطر انتخاب شده که بر روی هر دو نوع دستگاه لیزر (هوشمند و غیر هوشمند) قابل استفاده است.

فهرست محتوا

توجه: برای درک چندین مورد از این نکات، مهم است که تفاوت بین فایل‌های برداری (Vector) و فایل‌های پیکسلی (Bitmap) را بدانید. فایل‌های برداری فرمول‌های ریاضی هستند که خطوط، دایره‌ها و غیره را تعریف می‌کنند. این فایل‌ها توسط برنامه‌هایی مانند Adobe Illustrator، Inkscape، AutoCAD و Corel ایجاد می‌شوند. فایل‌های پیکسلی مجموعه‌ای از پیکسل‌های مجزا هستند. این شامل عکس‌های دیجیتال، فایل‌های Adobe Photoshop، JPG و غیره است. در لیزرهای غیر هوشمند شما فقط می‌توانید با فایل برداری برش و حکاکی را انجام دهید؛ این در حالی است که لیزرهای هوشمند با کمک ماژول و نرم‌افزار هوشمند قابلیت پردازش تصاویر را هم دارند.

گام ۱: نکته ۱: آماده‌سازی برای برش یا حکاکی

قبل از اینکه به سراغ ترفند لیزر حکاکی و برش برویم، اجازه دهید به چند پیش‌نیاز مهم برای آماده شدن جهت برش یا حکاکی بپردازیم:

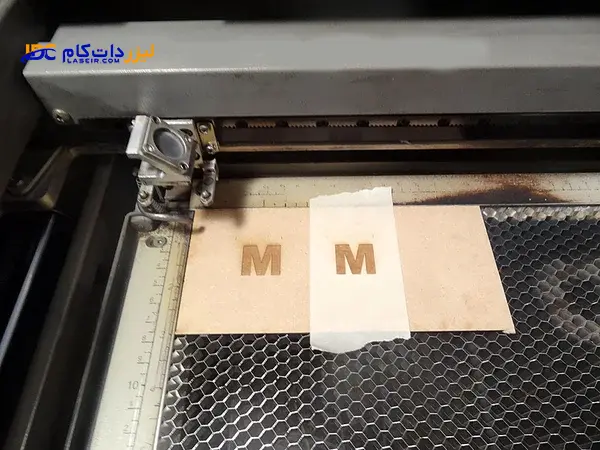

پوشاندن (Masking): اگر قصد دارید چیزی را حکاکی کنید، بد نیست بدانید که دود ناشی از حکاکی می‌تواند لبه‌های سطح حکاکی شده را لکه‌دار کند. اگر نمی‌خواهید این اتفاق بیفتد، سطح را با نوار ماسک بپوشانید تا از آن محافظت کنید. نوار ماسک قدرت لیزر را زیاد کاهش نمی‌دهد (اگر نیاز بود، قدرت را کمی بالا ببرید). نوار ماسک از مواد اطراف حکاکی در برابر دود محافظت می‌کند. پس از انجام حکاکی، نوار ماسک را جدا کنید. این روش به ویژه برای چرم مناسب است.
تنظیمات از پیش تعیین شده (Presets): لیزر شما باید تنظیمات پیشنهادی برای برش یا حکاکی مواد و ضخامت‌های مختلف داشته باشد. همچنین باید بتوانید این تنظیمات را در رایانه یا لیزر خود بارگیری کرده و به عنوان تنظیمات از پیش تعیین شده ذخیره کنید. مطمئن شوید که نامی منطقی برای آن‌ها انتخاب کنید تا بتوانید به راحتی آن‌ها را پیدا کنید. به این ترتیب دفعه بعد که نیاز به حکاکی روی چرم یا برش اکریلیک با ضخامت ۱/۸ اینچ دارید، می‌توانید به سادگی تنظیمات از پیش تعیین شده آن ماده را پیدا کنید.
برش‌های آزمایشی (Test cuts): حتی زمانی که یک تنظیم از پیش تعیین شده برای برش یک ماده داید، قبل از اجرای کامل کار، یک برش آزمایشی انجام بدهید. هیچ چیز بدتر از بیرون آوردن مواد از لیزر و فهمیدن این نیست که به طور کامل برش نخورده است.

گام ۲: نکته ۲: قدرت لایه‌ها

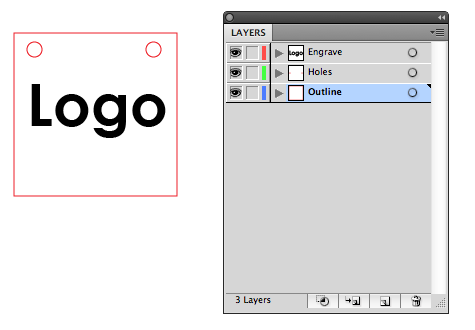

یک ترفند لیزر حکاکی و برش که کاربرد بسیار زیادی دارد این است که بتوانید فقط بخشی از یک فایل یا طرح را به‌صورت همزمان چاپ کنید. ساده‌ترین راه برای انجام این کار این است که قسمت‌های مختلف طرح خود را در لایه‌های مختلف در یک فایل قرار دهید. اکثر برنامه‌های گرافیکی به شما اجازه می‌دهند لایه‌های مختلفی ایجاد کنید و سپس آن‌ها را خاموش و روشن کنید. برخی از مزایای استفاده از لایه‌ها این است:

کنترل ترتیب برش‌ها: لیزر شما باید گزینه‌هایی برای تعیین ترتیبی که خطوط برش داده می‌شوند داشته باشد، اما یک راه برای شما برای کنترل آن این است که برش‌های مختلف را در لایه‌های جداگانه قرار دهید و چاپ هر لایه را به ترتیبی که می‌خواهید روشن و خاموش کنید.
داشتن چندین بخش و طرح در یک فایل: به جای داشتن فایل‌های جداگانه برای هر طرح، همه آن‌ها را در یک فایل قرار دهید و آن‌ها را در لایه‌های جداگانه بگذارید. سپس فقط لایه‌ها را یکی یکی چاپ کنید. این کار به سازماندهی کمک می‌کند.
ایجاد راهنما: ممکن است لازم باشد راهنماهایی برای چیدمان طرح خود ایجاد کنید. اگر نمی‌خواهید برخی طرح‌ها چاپ شوند، آن‌ها را در لایه جدا قرار دهید و چاپ آن لایه را خاموش کنید.

گام ۳: نکته ۳: دانه‌های چوب و حکاکی

یک ترفند لیزر حکاکی و برش دیگر برای زمانی است که شما یک لوگو یا تصویر را طراحی کرده‌اید و می‌خواهید آن را روی یک قطعه چوب اجرا کنید. چوب یک ماده عالی برای حکاکی است، اما باید از تفاوت بین حکاکی روی یک قطعه چوب جامد در مقابل یک ماده کامپوزیت مانند تخته چندلا یا MDF آگاه باشید. بر خلاف یک مواد مصنوعی، چوب طبیعی سطح یکنواختی ندارد.

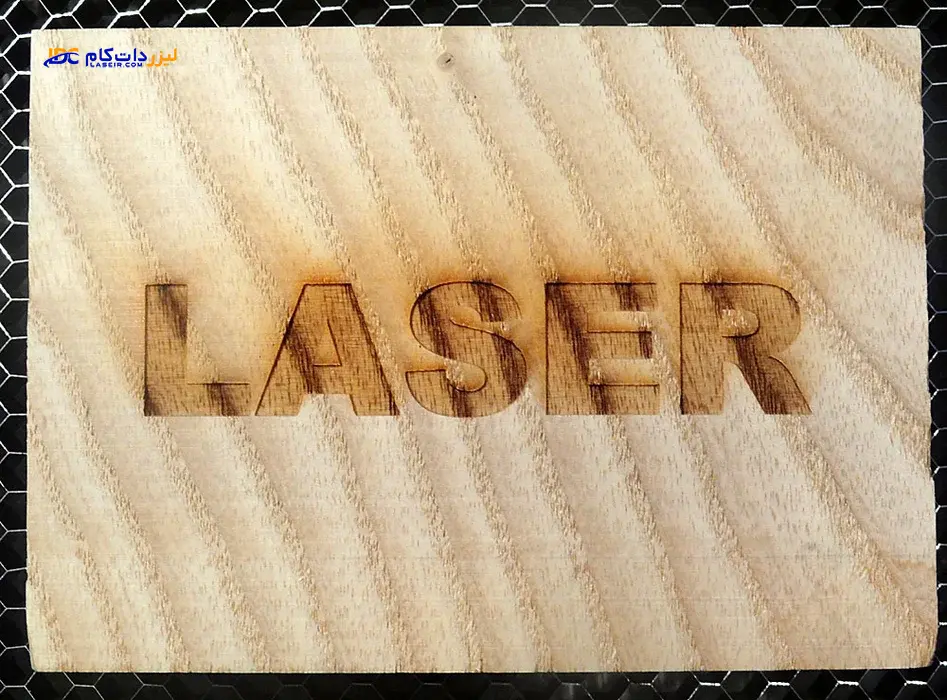

دانه‌های چوب نشان‌دهنده انواع مختلف رشد در چوب هستند (زمستان و تابستان) و هر کدام به طور متفاوتی می‌سوزند. معمولاً دانه‌های تیره‌تر سخت‌تر و قسمت‌های روشن‌تر بین آن‌ها نرم‌تر هستند. به همین خاطر ممکن است در حکاکی به یک الگوی گورخری برسید. اگر داشتن ظاهری یکنواخت برای حکاکی برای شما مهم است، احتمالاً نتایج بهتری از یک تخته چندلای خوب که لایه بالایی آن یکنواخت‌تر است، خواهید گرفت.

نکته دیگری که باید در مورد آن آگاه باشید، مواد با یک روکش نازک از چوب زیبا در بالا است. در فرایند حکاکی اغلب روکش نازک می‌سوزد و آنچه در زیر آن است، نمایان می‌شود. مطمئن شوید که آنچه در زیر روکش است خوب به نظر می‌رسد و اینکه تا انتها از طریق روکش بسوزید تا ترکیبی از روکش و سطح زیرین نداشته باشید.

مطلب مرتبط: دستگاه لیزر مناسب حکاکی روی چوب و MDF

گام ۴: نکته ۴: خطوط همپوشان

اغلب هنگام برش چندین قسمت به طور همزمان، وسوسه می‌شوید که آن‌ها را کنار هم قرار دهید تا خطوط مشابه همپوشانی داشته باشند. این ایده خوبی است، اما یک راه خوب برای انجام این کار و یک راه بد وجود دارد.

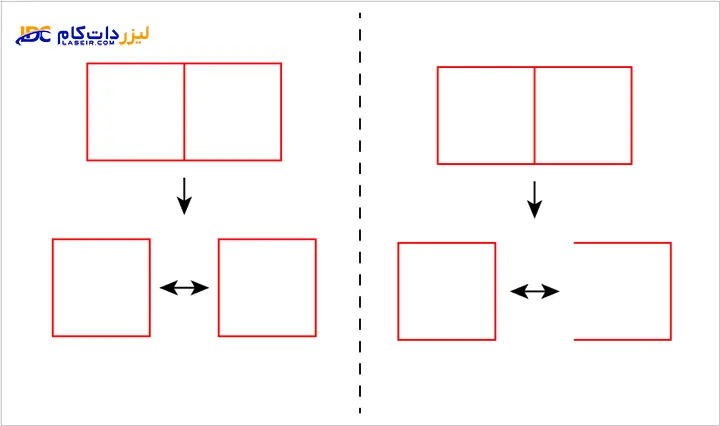

به عنوان مثال فرض کنید شما تعدادی مربع برای برش دارید. اگر ۲ مربع (هر کدام ۴ ضلع) بکشید و سپس آن‌ها را کنار هم قرار دهید، به نظر می‌رسد که فقط یک خط بین آن‌ها وجود دارد. مشکل این است که اگرچه به نظر می‌رسد فقط یک خط در سمت همپوشانی وجود دارد، رایانه همچنان ۲ خط را می‌بیند. نتیجه نهایی این است که خطوط یکی روی دیگری برش داده می‌شوند. این می‌تواند منجر به سوختن لبه به جای یک برش تمیز شود. همچنین زمان را برای یک برش غیر ضروری هدر می‌دهد.

ترفند لیزر حکاکی و برش و راه حل این مشکل این است که یکی از خطوط دوتایی را حذف کنید. یکی از مربع‌ها را با ۳ ضلع بکشید و آن را در کنار مربعی با ۴ ضلع قرار دهید.

گام ۵: نکته ۵: خطوط – پیکسلی در مقابل برداری

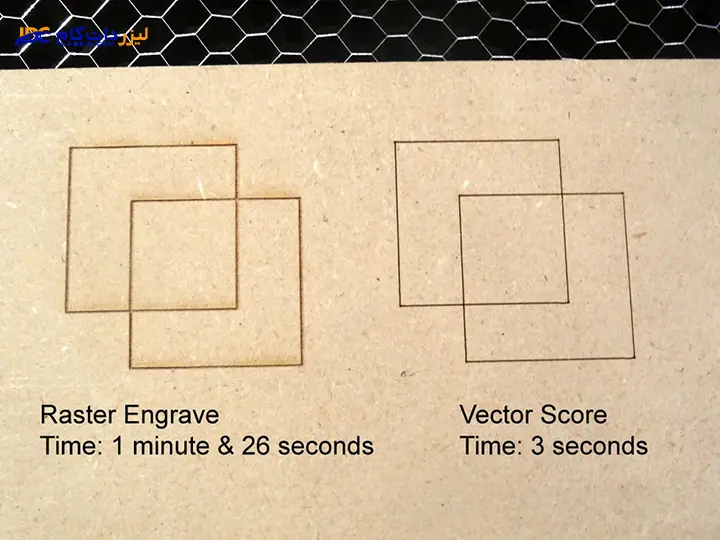

تفاوت اصلی بین حکاکی پیکسلی (Raster Engraving) و برش برداری (Vector Cut) این است که برای حکاکی، سر لیزر از چپ به راست در منطقه چاپ حرکت می‌کند و سپس کمی پایین می‌آید و تکرار می‌کند تا زمانی که تصویر را حکاکی کند. با برش برداری، لیزر فقط خطوط برش را ردیابی می‌کند. در نتیجه، حکاکی پیکسلی خیلی بیشتر از برش‌های برداری طول می‌کشد.

بنابراین اگر کار هنری، مانند یک گره سلتی، یا یک طرح، مانند یک نقشه، دارید که عمدتاً شامل خطوط است، چه؟ می‌توانید این طرح‌ها را به عنوان یک حکاکی پیکسلی اجرا کنید. مزیت این کار این است که می‌توانید ضخامت خط خود را هر چقدر که می‌خواهید تنظیم کنید و خطوط مختلف ضخامت‌های متفاوتی داشته باشند. اما این روش یک عیب بزرگ هم دارد که حکاکی آن زمان بسیار بیشتری طول می‌کشد.

اگر طرح یا کار هنری شما یک فایل برداری است (این کار با تصاویر پیکسلی جواب نمی‌دهد)، یک راه سریع‌تر برای ایجاد خطوط وجود دارد. فایل خود را به عنوان یک برش برداری تنظیم کنید، اما قدرت را کاهش داده و سرعت را افزایش دهید. به عنوان مثال، برای برش تخته چندلای ۱/۸ اینچ، توان لیزر را روی ۱۰۰٪ و سرعت را روی ۲۰٪ تنظیم کنید، اما برای فقط خط‌زنی (score) روی چوب، توان را روی ۳۰٪ و سرعت را روی ۹۵٪ تنظیم کنید. بنابراین به جای برش دادن مواد، لیزر فقط یک خط نازک را در آن نقطه می‌سوزاند.

مزیت این روش این است که بسیار سریع‌تر از حکاکی خواهد بود؛ محدودیتی که دارد هم این است که خط بسیار نازک خواهد بود و نمی‌توانید ضخامت آن را تغییر دهید.

در ترفند لیزر حکاکی و برش بعدی یه روش ایجاد خطوط ضخیم‌تر می‌پردازیم.

مطلب پیشنهادی: ساخت فایل وکتور با هوش مصنوعی

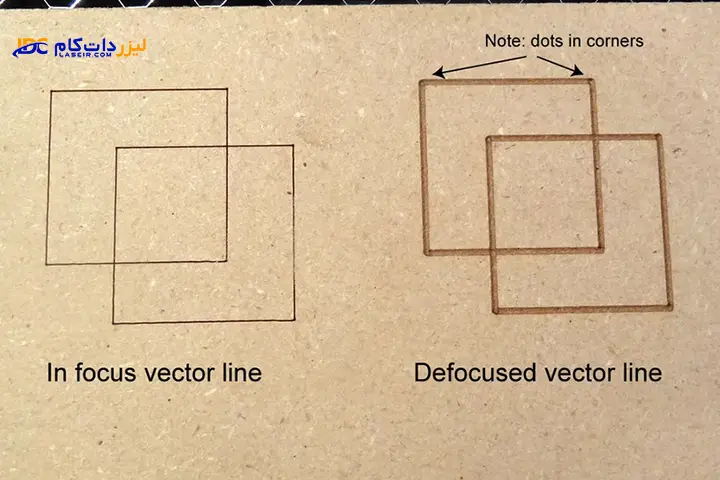

گام ۶: نکته ۶: عدم تمرکز (Defocus) لیزر برای خطوط برداری ضخیم‌تر

در نکته قبلی‌ نحوه استفاده از تنظیم برداری را فقط برای خط‌زنی متریال برای تولید کارهای هنری خطی یا طرح‌ها را توضیح دادیم. اما عیب آن ترفند این است که خط بسیار نازک می‌شود. اما راهی برای فریب دادن لیزر و به دست آوردن خطوط ضخیم‌تر وجود دارد. لیزر دارای فوکوس بسیار قدرتمندی است، بنابراین اگر متریال خود را کمی پایین بیاورید، لیزر فوکوس خود را از دست می‌دهد و پخش می‌شود.

ترفند لیزر حکاکی و برش این است که یک تکه کوچک چوب با ضخامت حدود ۳/۸ اینچ را روی متریال مورد استفاده‌ام قرار بدهید و لیزر را روی چوب فوکوس کنید. سپس لیزر را روی تنظیم برداری اجرا کنید (با تنظیم قدرت پایین‌تر و سرعت بالاتر). نتیجه یک خط بسیار ضخیم‌تر نسبت به حالتی است که لیزر به درستی فوکوس شده بود.

۲ عیب در مورد این ترفند لیزر حکاکی و برش وجود دارد که باید از آن آگاه باشید. یکی این است که خط کمی نرم است و به اندازه حکاکی پیکسلی واضح نیست. دوم، در گوشه‌های خطوط، لیزر کمی مکث می‌کند زیرا جهت را تغییر می‌دهد، بنابراین گوشه‌ها کمی عمیق‌تر می‌سوزند.

گام ۷: نکته ۷: افزودن یک خط‌زنی برداری به لبه‌های نوشته یا حکاکی‌ها

به طور معمول باید لبه‌های خوبی برای هر حکاکی که لیزر شما ایجاد می‌کند به دست آورید (اگر نه، لنز و فوکوس خود را بررسی کنید). اما اگر می‌خواهید به لبه‌های حکاکی خود کمی وضوح اضافی بدهید، در اینجا یک ترفند لیزر حکاکی و برش خوب وجود دارد. یک خط‌زنی برداری سبک به لبه حکاکی اضافه کنید.

تصویر خود را به‌صورت یک فایل برداری انتخاب کنید و یک خط حاشیه نازک به لبه اضافه کنید. هنگامی که لیزر را تنظیم می‌کنید، خط حاشیه را برای یک برش برداری تنظیم کنید، اما قدرت را کاهش داده و سرعت را افزایش دهید تا بسوزد اما متریال را از لبه برش ندهد. پس از اینکه لیزر حکاکی را انجام داد، برمی‌گردد و یک خط نازک را در اطراف لبه می‌سوزاند.

گام ۸: نکته ۸: هدف‌گیری

گاهی اوقات شما نیاز دارید که به یک منطقه هدف بزنید که در مبدأ (origin) لیزر نیست. به عنوان مثال یک قطعه پلاستیک ضایعاتی که قبلاً چندین شکل را از آن برش داده‌اید، اما فضای کافی بین برخی از برش‌های قدیمی برای انجام یک برش جدید وجود دارد. چگونه می‌توانید با دقت برش جدید خود را در فضای باقیمانده قرار دهید؟

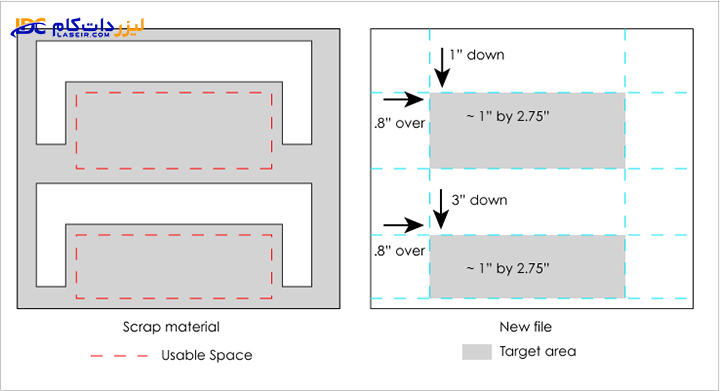

ابتدا منطقه هدف را اندازه بگیرید و ابعاد تقریبی آن را به دست آورید. مطمئن شوید که فضای کافی برای آنچه می‌خواهید برش دهید وجود دارد. سپس مواد ضایعاتی را در لیزر قرار دهید و از مبدأ لیزر تا منطقه هدف را به صورت عمودی و افقی اندازه بگیرید.

به عنوان مثال، یک مستطیل ۱ اینچ در ۲ اینچ که ۲.۵ اینچ پایین از بالا و ۱.۷۵ اینچ از لبه چپ فاصله دارد. سپس در فایل خود از راهنماها (guides) برای مشخص کردن منطقه هدف استفاده کنید و آن را با فاصله از مبدأ مانند منطقه روی مواد ضایعاتی قرار دهید. طرح یا برش خود را در منطقه هدف قرار دهید. مطمئن شوید که راهنماهای شما چاپ نمی‌شوند و فایل را اجرا کنید. اگر همه چیز را به درستی اندازه‌گیری کرده باشید، برش شما باید در منطقه هدف باشد.

گام ۹: نکته ۹: حکاکی چندین شی

فرض کنید شما تعدادی زیرلیوانی چوبی دارید که می‌خواهید لوگوی خود را روی آن‌ها حکاکی کنید. می‌توانید آن‌ها را یکی یکی در مبدأ لیزر قرار دهید و یکی یکی حکاکی کنید. اما آیا بهتر نیست که چندین زیرلیوانی را به طور همزمان بچینید و لیزر همه آن‌ها را حکاکی کند؟

ترفند لیزر حکاکی و برش برای انجام این کار در ایجاد یک شبکه (grid) خلاصه می‌شود؛ که بتوانید قطعات را روی آن بچینید و لیزر با دقت روی آن‌ها حکاکی کند. یک فایل برداری جدید به اندازه صفحه لیزر خود ایجاد کنید. سپس یکی از اشکال/متریال خود را اندازه بگیرید.

اگر می‌توانید شکل دقیق آن را به دست آورید عالی است، اما اگر نه، فقط یک شکل هندسی مناسب، مانند دایره یا مربع، که به راحتی در آن جا می‌شود، پیدا کنید. این شکل هدف شما خواهد بود. هدف را ایجاد کنید و طرح خود (حکاکی یا برش) را در هدف قرار دهید. اکنون هم هدف و هم طرح خود را کپی کنید و به اندازه نسخه‌هایی که می‌توانید در فضای صفحه لیزر خود جا دهید، بچسبانید.

نکته: کمی فاصله بین هدف‌ها بگذارید تا بتوانید آن‌ها را بدون برخورد با اشیای اطراف اطراف حکاکی کنید.

قبل از چاپ فایل، هدف‌ها را به یک لایه و طرح خود را به لایه دیگری منتقل کنید. سپس چاپ لایه‌ای را که طرح شما روی آن است، خاموش کنید.

یک تکه مقوا را به اندازه صفحه لیزر خود برش دهید و آن را در لیزر قرار دهید. اکنون مطمئن شوید که فقط لایه با هدف‌ها برای چاپ تنظیم شده است. اشکال هدف را روی مقوا حکاکی، خط‌زنی یا برش دهید. این یک شبکه بر روی مقوا ایجاد می‌کند که با شبکه موجود در فایل مطابقت دارد. اکنون مواردی را که قصد حکاکی روی آن‌ها را دارید، روی هدف‌های مشخص شده روی مقوا قرار دهید. فراموش نکنید که لیزر را روی بالای آنچه حکاکی می‌کنید، دوباره فوکوس کنید. اکنون می‌توانید چاپ لایه هدف را خاموش کرده و چاپ لایه طرح را روشن کنید.

تا زمانی که مقوا را حرکت ندهید، می‌توانید قطعات جدید را بچینید، حکاکی را فشار دهید و تکرار کنید تا زمانی که تمام قطعات شما تمام شوند.

ترفند لیزر حکاکی و برش 10: استفاده از نقطه قرمز برای فهمیدن محل برش یا حکاکی

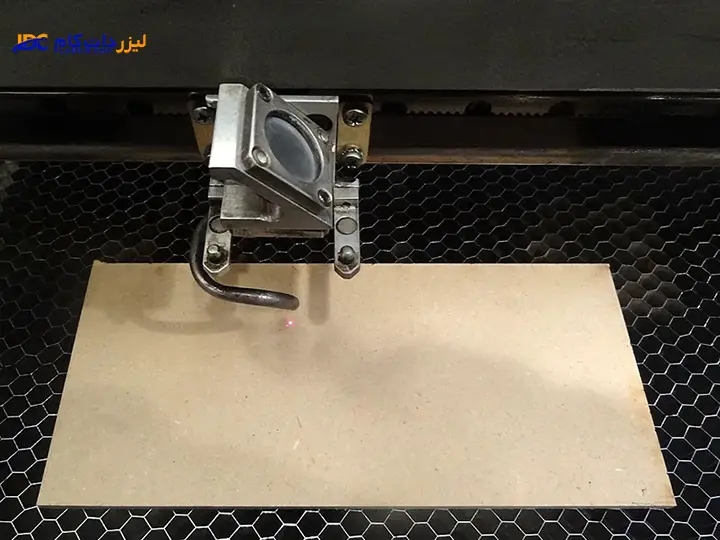

نشانگر لیزری با ایجاد یک نقطه قرمز، جایی که لیزر برش/حکاکی را شروع می‌کند، نمایش می‌دهد. این قابلیت برای فهمیدن اینکه لیزر قبل از اجرای کار شما روی متریال کجا را برش خواهد داد، مفید است. به سادگی برق لیزر را خاموش کنید و نقطه قرمز را روشن کنید. سپس فایل را اجرا کنید و ببینید نقطه قرمز کجا می‌رود.

نکته‌ای که باید در مورد این ترفند لیزر حکاکی و برش از آن آگاه باشید این است که این حرکت با خطوط برداری که در آن لیزر/نقطه قرمز خطوط را ردیابی می‌کند، به خوبی کار می‌کند، اما در مواردی که در آن لیزر کل منطقه حکاکی را به عقب و جلو می‌پیماید، زیاد خوب کار نمی‌کند. اگر نیاز دارید از نقطه قرمز برای فهمیدن محل نهایی یک حکاکی استفاده کنم، کاری که باید انجام دهید این است که یک مربع یا دایره برداری در اطراف حکاکی ترسیم کنید و سپس فقط نقطه قرمز را مجبور کنید مربع را ردیابی کند.

این‌ها 10 مورد ترفند لیزر حکاکی و برش کاربردی بودند که در این مطلب به آنها پرداختیم. نظرات خودتان در رابطه با این نکات و ترفندها را در بخش دیدگاه‌ها با لیزر دات کام به اشتراک بگذارید.
