آموزش لیزر فایبر معمولی Ezcad

اگر به‌تازگی دستگاه لیزر فایبر را تهیه کرده‌اید و نمی‌دانید از کجا شروع کنید، آموزش لیزر فایبر معمولی Ezcad برای شماست. لیزر فایبر با دقت بالا و سرعت قابل‌توجه، یکی از محبوب‌ترین تکنولوژی‌ها در صنعت حکاکی و برش فلزات است. اما برای رسیدن به نتایج حرفه‌ای، دانستن نکات کلیدی در کار با دستگاه حیاتی است.

در این آموزش، قدم‌به‌قدم شما را با اصول اولیه، تنظیمات مهم، نحوه کار با نرم‌افزارها و راهکارهایی برای افزایش کیفیت حکاکی آشنا می‌کنیم. هدف ما این است که شما بتوانید با اطمینان، از دستگاه‌تان استفاده کنید و خلاقیت خود را در پروژه‌هایتان شکوفا نمایید.

پس با ما همراه باشید تا با آموزش لیزر فایبر معمولی از لیزر فایبرتان بهترین بهره را ببرید!

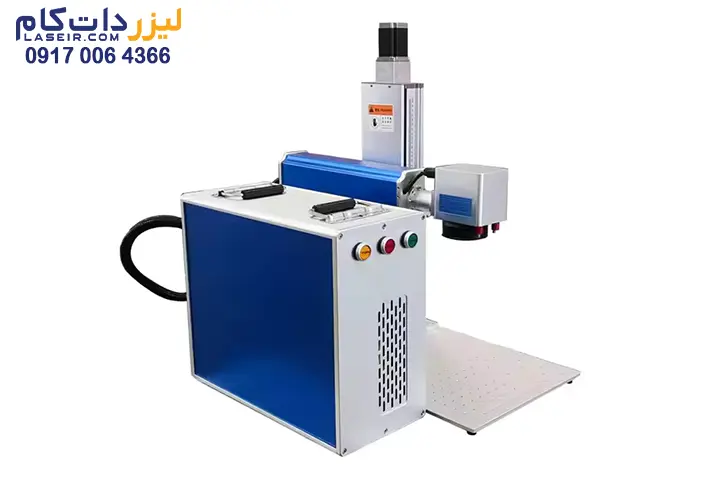

1.معرفی دستگاه لیزر فایبر معمولی

قبل از پرداختن به موضوع آموزش لیزر فایبر معمولی Ezcad به معرفی این دستگاه می‌پردازیم. دستگاه فایبر یکی از دستگاه‌های قدرتمند و پرکاربرد در حوزه برش، حکاکی و مارکینگ است که توانایی کار بر روی مواد مختلف را دارد.

انرژی موردنیاز دستگاه لیزر فایبر از طریق سورس تأمین می‌شود. سپس، از طریق فیبر نوری به نازل منتقل می‌گردد. این دستگاه تمامی مراحل حکاکی را طی یک پروسه هوشمند و کامپیوتری و با میزان اطمینان بالا انجام می‌دهد. سورس لیزر مهم‌ترین قطعه در دستگاه لیزر فایبر است.

سورس‌های لیزر فایبر ریکاس مدل‌های مختلفی دارند که قیمت‌ها و کیفیت‌های بسیار متفاوتی دارد. بهترین مدل سورس لیزر، سورس ریکاس QB  و Q است و مدل ضعیف‌تر  QS است.

به‌طورکلی تفاوت مدل‌های مختلف لیزر فایبر حکاکی و برش در توان لیزر فایبر و سایز لنز دستگاه است. این مدل لیزرها معمولاً در دو توان نوری مختلف 30 و 50 و 60 و 70 وات عرضه می‌شوند. سایز لنزهای متداول برای این دستگاه 11 در 11 و 17 در 17 و 20 در 20 ، 30 در 30 سانتی متر مربع است.

لیزرهای فایبر قابلیت حکاکی با سرعت 5 الی 15 هزار میلیمتر بر ثانیه بر روی  کلیه فلزات و برش فلزات نازک مثل طلا، نقره و استیل تا ضخامت یک میلیمتر و حکاکی غیر فلزات غیر شفاف مثل چرم، چوب، MDF، قاب گوشی، پلکسی مشکی، مولتی استایل و مخمل را دارد.

اساس کار دستگاه فایبر مارکینگ با پرتو لیزر است. انتقال این پرتو از طریق فیبر نوری انجام می‌شود. در نتیجه، کمترین تلفات و بیشترین صرفه‌جویی در زمان و انرژی اتفاق می‌افتد. این موضوع، خدمات تعمیر و نگهداری دستگاه را کاهش می‌دهد. این در حالی است که در سایر دستگاه‌های لیزر، هزینه‌های تعمیر و نگهداری بیشتری را برای مصرف‌کننده در پی دارد.

یکی از مهم‌ترین قابلیت‌ها و مزایای دستگاه لیزر فایبر، دقت زیاد در کار است. ظریف بودن قطر اشعه این دستگاه قابلیت حکاکی با ابعاد بسیار ریز را فراهم می‌سازد. دقت عمل آن در حد  0.025 میلی متر است. این وسیله به قدری دقت بالایی دارد که حتی نیاز نیست شما نگران خطایی از طرف آن باشید.

با استفاده از قطعات و وسایل پر قدرت و لیزر نوری خود، به خوبی طرح و اشکال متنوع را حکاکی می‌کند.

از دیگر نکات مثبت دستگاه فایبر مارکینگ، دوام آن است. پس دوام و کیفیت آن‌ها اهمیت زیادی دارد. دستگاه لیزر فایبر به‌گونه‌ای طراحی شده است که فعالیت مکانیکی آن کم باشد. به‌این‌ترتیب، علاوه بر اینکه قطعات و وسیله‌های اصلی دستگاه خراب نمی‌شوند، دوام کاربری دستگاه هم بالا خواهد بود.

از دیگر نکات مثبت دستگاه فایبر مارکینگ این است که این دستگاه اصلاً داغ نمی‌کند. این ویژگی باتوجه‌به فعالیت مکانیکی کمتر دستگاه اتفاق می‌افتد. از همین رو، نیازی به خرید چیلر یا همان خنک‌کننده برای دستگاه نیست؛ چرا که انرژی صرف شده در دستگاه فایبر نسبت به بقیه دستگاه‌ها کمتر است. دستگاه فایبر به دو صورت میز دار و بدون میز عرضه می‌شود. در ادامه به آموزش لیزر فایبر معمولی می‌پردازیم.

2.الزامات قبل از نصب و راه‌اندازی دستگاه

قبل از راه‌اندازی دستگاه لیزر فایبر، باید موارد زیر تهیه و به‌صورت کامل انجام شود تا دستگجاه لیزر شما شامل گارانتی شود:

1.جهت راه‌اندازی، از هر طرف دستگاه لیزر باید 50 سانتی متر فضای کافی وجود داشته باشد.

2.باتوجه‌به سامانه الکترونیکی و الزام رعایت استاندارد، دستگاه لیزر ضروری است که سیم ارت استاندارد به دستگاه متصل باشد.

(برای اطلاعات بیشتر در مورد سیم ارت،طریقه ساخت،مزایا و… را در وبلاگ مربوطه ببینید.)

3.دستگاه لیزر به نوسانات برق و قطعی ناگهانی برق حساس و آسیب پذیر است. بنابراین تهیه استابلایزر حداقل 2 کاوا (2 kw) الزامی می‌باشد.

(برای اطلاعات بیشتر در مورد دستگاه استبلایزر،طریقه ساخت،مزایا و… را در وبلاگ مربوطه ببینید.)

4.استفاده از عینک اصلی فایبر 1064 نانومتر با OD +4 یا بالاتر در هنگام استفاده از دستگاه برای محافظت چشم ضروری است.

5.تهیه یک دستگاه کامپیوتر با مشخصات حداقل (CPU i5 – Ram 4) برای کار با دستگاه لیزر الزامی است.

6.باتوجه‌به این که کلیه ماشین آلات لیزر به جهت رعایت ایمنی و استاندارد توسط شرکت‌های سازنده معتبر زیر نظر سازمان انرژی اتمی عرضه می‌شنوند، خریدار متعهد به دریافت گواهی نامه محافظت در برابر پرتو اشعه از سازمان انرژی اتمی در جهت آموزش و ایمنی می‌باشند.

7.پس از تهیه تمام موارد بالا حتما قبل از به برق زدن دستگاه لیزر با بخش فنی شرکت لیزر دات کام هماهنگ کرده تا گارانتی شما صادر شود.

3.نصب سخت افزار (استراکچر) دستگاه لیزر فایبر

گام بعدی در آموزش لیزر فایبر معمولی به نصب و راه اندازی استراکچر دستگاه لیزر فایبر می‌پردازد که بسیار راحت و سریع است،راه‌اندازی استراکچر دستگاه لیزر فایبر یکی از اولین و مهم‌ترین مراحل شروع به کاره که پایه‌های عملکرد درست دستگاه رو شکل می‌ده. اینجا یه راهنمای کلی و ساده برای نصب و تنظیم سازه دستگاه برات دارم که میتوانید مطابق فیلم زیر پیش بروید.

4.نصب نرم افزار Ezcad

برای دسترسی به نسخه رایگان نرم‌افزار EzCad،و درایور آن از لینک زیر دانلود کنید و می‌توانید آموزش کار با نرم افزار EzCad را به صورت متن و عکس ببینید. (دقت کنید که هر ورژن نرم افزار ممکن است برای یک مدل و تاریخ تولید لیزر پاسخگو باشد.) پس از نصب نرم‌افزار، ادامۀ توضیحات مربوط به آموزش لیزر فایبر معمولی Ezcad را دنبال کنید.

🍃نرم افزار EzCad ورژن 2.14.11 و درایور مربوطه

🍃نرم افزار EzCad ورژن 2.14.15 و درایور مربوطه

🍃نرم افزار EzCad ورژن 2.14.16 و درایور مربوطه

در ادامه فایل مربوطه برای شما بارگذاری شده است.

https://laseir.com/laser-sofwares-download/

☘️☘️☘️نکات مهم آموزش لیزر فایبر معمولی قبل از نصب نرم افزار:

1.غیر فعال کردن آنتی ویروس

2.این نرم افزار حالت پرتابل (بدون نیاز به نصب) دارد و باید شورت کات نرم افزار روی صفحه اصلی قرار بگیرد.

3.بخش عمده ای از قابلیت های نرم افزار، هنگام اتصال آن به دستگاه لیزر باز می شود و قبل از اتصال نرم افزار با فرمت demo باز می شود.

4.پیش از اجرای نرم‌افزار، اطمینان حاصل کنید که دستگاه روشن بوده و کابل USB به‌طور صحیح به کامپیوتر متصل شده است.

5.استفاده از نرم‌ افزار EZCAD غالبا به‌صورت نصب مستقیم نیست؛ بلکه فایل‌های نرم‌افزار باید در سیستم‌عامل‌های ویندوز ۷ و ۱۰ اجرا شود. درایورهای مرتبط با نرم‌ افزار باید نصب شوند و همچنین قفل نرم‌افزاری مورد نیاز باید شناسایی گردد.

آموزش اولیه تنظیمات برنامه Ezcad

آموزش اولیه تنظیمات Hatch برنامه Ezcad

5.تنظیم تمرکز یا فوکوس پرتو دستگاه لیزر:

🌿 قبل از تنظیم فاصله کانونی، عینک محافظ را برای مشاهده لکه پرتو به چشم بزنید. همچنین توجه شود که حتما محافظ لنز برداشته شده باشد. حال یک طرح دایره ای کوچک را در وسط صفحه ایجاد میکنیم و در نوار تب Laser کلید Frame را میزنیم، حال با انتخاب Run Continuously حکاکی را شروع میکنیم.

در هنگام حکاکی بوسیله دسته تعبیه شده در بالای لیزر ارتفاع لیزر را تغییر میدهیم و به صدای و قطر خط ایجاد شده توسط پرتو لیزر توجه میکنیم. در هنگامی که صفحه حکاکی در فاصله کانونی لنز قرار گرفته باشد بیشترین صدای سوختن و همچنین باریکترین خط حکاکی مشاهده می شود.

فرایند بدست آوردن فاصله کانونی کاملا تجربی بوده و با چندین بار امتحان کردن نتیجه قابل قبول بدست می اید. فیلم تنظیم فوکوس را که به موضوع آموزش لیزر فایبر معمولی مرتبط می‌شود، حتماً ببینید.

همچنین در دستگاه های لیزری که دو پرتو لیزر قرمز برای بدست اوردن فاصله کانونی موجود میباشد که این دو پرتو لیزری با زدن کلید در بالای محفظه موتور گالو روشن میشوند. بطور کلی هنگامی که لکه های این دو پرتو بر روی یکدیگر قرا گیرند صفحه حکاکی در فاصله کانونی لنز قرار گرفته است.

اما با توجه به اینکه ممکن است کمی خطا داشته باشد بهتر است که توصیه میگردد بصورت تجربی کمی ارتفاع لیزر را تغییر داده تا به بیشترین صدای سوختن و نازک ترین خط حکاکی دست یابیم. اغلب در حالتی که صفحه در فاصله کانونی لنز قرار گرفته است دو لکه پرتو قرمز دقیقا روی هم قرار نگرفته اند.

قبل از تنظیم پارامترهای دستگاه دقت کنید که فوکوس دستگاه به درستی تنظیم باشد، فوکوس ممکن است با تعویض متریال یک تا دو میل باز هم جا به جا شود. عدم تنظیم صحیح فوکوس، کلیه تنظیمات را از بین می برد.

نکتۀ دیگر در آموزش لیزر فایبر معمولی این است که به طور کلی، در دستگاه لیزر فایبر، علاوه بر تنظیم دو پارامتر سرعت و قدرتی که در لیزرهای co2 مرسوم است. پارامتر دیگری به نام فرکانس نیز در عملکرد لیزر دخالت می کند. به طور کلی هرچه سرعت بالاتر باشد. حک سطحی تر و هرچه سرعت کمتر باشد. حک عمیق تر می شود .

بدیهی است که هرچه قدرت (power) بیشتر باشد. حک عمیق تر و هرچه قدرت کمتر باشد حک سطحی تر می شود. اما در رابطه با فرکانس این نکته حائز اهمیت است. که فرکانس رابطه معکوس با قدرت دارد. یعنی هرچه فرکانس بیشتر باشد.

حک سطحی تر (روشن تر) و هرچه فرکانس کمتر باشد حک عمیق تر ( تیره تر ) خواهد شد.بازه کارکرد فرکانسی دستگاه لیزرنکته بسیار مهم آن است. که فرکانس کاری دستگاه لیزر فایبر مارکینگ بین اعداد 20 تا 200 کیلوهرتز می باشد.

6.آموزش لیزر فایبر معمولی Ezcad برای تنظیم توان و سرعت

برای حکاکی فلزات اگر فلز قوی مثل فولاد باشد و بخواهند حک روی آن مشکی شود (فلز هنگام حک کمی هم بسوزد.) باید از لنز 11 استفاده شود و توان بین 75 تا 90 درصد و سرعت بین 50 تا 200 میلیمتر بر ثانیه باشد.

یک نکتۀ دیگر در آموزش لیزر فایبر معمولی این است که برای حکاکی سفید (تمیز کاری با لیزر) توصیه می شود، ابتدا یک حکاکی با توان 60 تا 80 درصد و سرعت 300 تا 1000 میلیمتر بر ثانیه ابتدا انجام شود تا چربی یا رنگ اگر روی متریال هست پاک شود و سپس یک حکاکی ظریف با توان 20 تا 40 درصد و سرعت 2000 تا 4000 میلیمتر بر ثانیه جهت سفید شدن قطعه زده شود.

برای فلزات ظریفتر مثل طلا، استیل و برنج برای حکاکی مشکی توان 50 تا 80 درصد و سرعت 100 تا 1000 میلیمتر بر ثانیه و برای حکاکی سفید توان 20 تا 40 درصد و سرعت 1500 تا 3000 میلیمتر بر ثانیه مناسب است.

جهت برش فلزات ظریف بهتر است حالت وابل فعال باشد و توان بین 60 تا 90 درصد و سرعت بین 50 تا 200 میلیمتر بر ثانیه مناسب است.

البته بسته به ضخامت فلز ممکن است عملیات برش به 2 دور یا بیشتر گردش روی فلز نیاز داشته باشد.

برای حکاکی غیر فلزات مثل چرم، چوب و پلکسی مشکی توان 10 تا 60 درصد و سرعت 1500 تا 5000 میلیمتر بر ثانیه و لنز 30 در 30 مناسب است.

7.سرویس ،نگهداری و عیب یابی دستگاه لیزر فایبر

برای اینکه لیزر شما عمر بالا و کارکرد استاندارد داشته باشد باید تمیز کاری های روزانه و نگهداری هایی انجام شود. با توجه به تجربه نکاتی که احتمال دارد ایجاد مشکل کنند را اینجا مطرح میکنیم تا شاید منجر به جلوگیری از هزینه های ناخواسته شوند.

به غیر از نکات ذکر شده آموزش لیزر فایبر معمولی Ezcad و موارد مربوط به الزامات قبل از نصب و راه اندازی دستگاه لیزر باید به نکات نگهداری  زیر نیز توجه داشته باشید:

1. فیبر نوری انتقال دهنده نور از سورس به اسکنر است که از مهمترین و حساس ترین قطعات دستگاه است. فیبر نوری کابلی شیشه ای نازکی است که محافظ زرد رنگ دور آن قرار گرفته و در پوشش مشکی که از باکس دستگاه به کلگی آن آمده است، قرار دارد، این کابل به هیچ وجه نباید ضربه بخورد یا تا شود. زیرا فیبر شیشه ای آن کاملا آسیب پذیر است.
2. سورس دستگاه لیزر فایبر ، منبع تامین لیزر دستگاه است. که باید کاملا محافظت شده باقی بماند و از هرگونه ضربه به آن و یا ریختن مایعات برروی آن کاملا اجتناب شود.
3. اسکنر دستگاه کاملا حساس به نویز است. بنابراین علاوه بر محافظت فیزیکی از آن در مقابل ضربه و یا ریختن مایعات، از قرار دادن دستگاه های صنعتی نویز دار مثل گوشی موبایل در مجاورت دستگاه پرهیز نمایید. در غیر این صورت این قطعه با مشکلات خرابی مواجه خواهد شد.
4. برق ورودی دستگاه لیزر فایبر مارکینگ کاملا باید یکنواخت و صاف شده و بدون هیچ گونه نوسانی باشد. بنابراین قبل از راه اندازی دستگاه، دستگاه استابلایزر را تهیه نمایید. سپس دستگاه را از هرگونه نوسانات اضافی حفظ نمایید. بدیهی است دستگاهی که استابلایزر نداشته باشد شامل هیچ گونه گارانتی نخواهد بود.
5. کابل اتصال به زمین (Earth) از ملزومات کاملا تاکیدی دستگاه فایبر است. اتصال بدنه ی دستگاه به این کابل از اهمیت ویژه ای برخوردار است. عدم اتصال این کابل منجر به خرابی زود هنگام دستگاه خواهد شد. از صحت و صفر بودن و همچنین اتصال داشتن این کابل به زمین کاملا مطمئن باشید. همچنین شایان ذکر است. دستگاهی که کابل اتصال به زمین آن وصل نباشد به هیچ وجه شامل گارانتی نخواهد بود.
6. از هرگونه دستکاری دستگاه لیزر فایبر و لنز آن خودداری فرمایید و در صورت بروز مشکل با شماره پشتیبانی مجموعه لیزر دات کام تماس حاصل فرمایید. بسته به میزان کار، لنز دستگاه لیزر را هر روز یا حداقل هفته ای یکبار با پنبه آغشته به الکل صنعتی سفید کاملا تمیز نمایید. این کار بدون باز کردن لنز قابل انجام است.
7. حتما دقت کنید که هنگام کار با دستگاه درپوش روی لنز را بردارید، عدم برداشتن درپوش منجر به سوختگی درپوش و در نهایت سوختگی لنز شما می شود که در این شرایط شامل گارانتی نیز نیست.
8. میزکاری عدسی هم با گوش پاک کن و اندکی الکل طبی امکان پذیر است. توجه کنید که فقط پنبه گوش پاک کن را خیلی نرم از وسط عدسی به سمت اطراف آن بکشید و الکل هم کمتر از یک قطره استفاده کنید که لایه رویی عدسی آسیب نبیند.
9. صورت منظم پیچ ها و اتصالات دستگاه را چک کنید تا محکم و ثابت باشند.

سخن پایانی

شرکت لیزر دات کام فعال در زمینۀ هوشمندسازی و تولید انواع دستگاه لیزر حکاکی و برش فایبر، حکاکی رنگی فلزات و دیود در تلاش است تا با ارائه آموزش‌های جامع و کامل در خصوص آموزش، سرویس و نگهداری دستگاه لیزر و طرز استفاده از این ماشین‌آلات، پشتیبانی کاملی را بر بستر آنلاین و حضوری به مشتریان ارائه کند. چنانچه پس از خواندن مطلب آموزش لیزر فایبر معمولی Ezcad نیاز به راهنمایی بیشتر و دریافت مشاوره اختصاصی  با ما در تماس باشید یا با شماره‌تلفن: 0990066548 تماس حاصل فرمایید.
