دستگاه مکش دوده لیزر حکاکی Shop Laser

توضیحات

دستگاه مکش دوده لیزر حکاکی Shop Laser ابزاری است که با کمک سیستم فیلتراسیون 3 لایه، کار با دستگاه لیزر حکاکی و برش Shop Laser را برای شما ساده‌تر خواهد کرد. این دستگاه مخصوصاً هنگام کار با متریال‌های غیر فلزی نظیر چوب و چرم کاربرد بسیار گسترده‌ای دارد.

فهرست قطعات دستگاه مکش دوده لیزر حکاکی Shop Laser

• پیش‌فیلتر × ۵ (یک عدد به‌صورت پیش‌فرض روی دستگاه مکش دود نصب شده است)
• فیلتر HEPA متوسط × ۱ (به‌صورت پیش‌فرض روی دستگاه مکش دود نصب شده است)
• فیلتر کربن فعال × ۱ (به‌صورت پیش‌فرض روی دستگاه مکش دود نصب شده است)
• دستگاه مکش دود × ۱
• آداپتور برق × ۱ (DC 24V 2A)
• لوله خروجی × ۱ (قطر ۵۰ میلی‌متر)
• بست گلویی × ۲
• پیچ‌گوشتی × ۱

مشخصات فنی دستگاه

2-1 دستورالعمل استفاده

1. بررسی کنید که دستگاه مکش دوده لیزر حکاکی دارای سیستم فیلتراسیون سه‌لایه باشد. در صورت وجود، آن را ببندید.
2. لوله دود جمع‌شده را تا حداکثر طول آن باز کنید؛
3. لوله دود را در امتداد رابط محدودکننده فلنج، خلاف جهت عقربه‌های ساعت بچرخانید تا به‌طور محکم متصل شود؛
4. بست گلویی را روی لوله خروجی قرار دهید. لوله خروجی را به آداپتور لوله متصل کرده و بست گلویی را سفت کنید تا لوله خروجی ثابت شود.

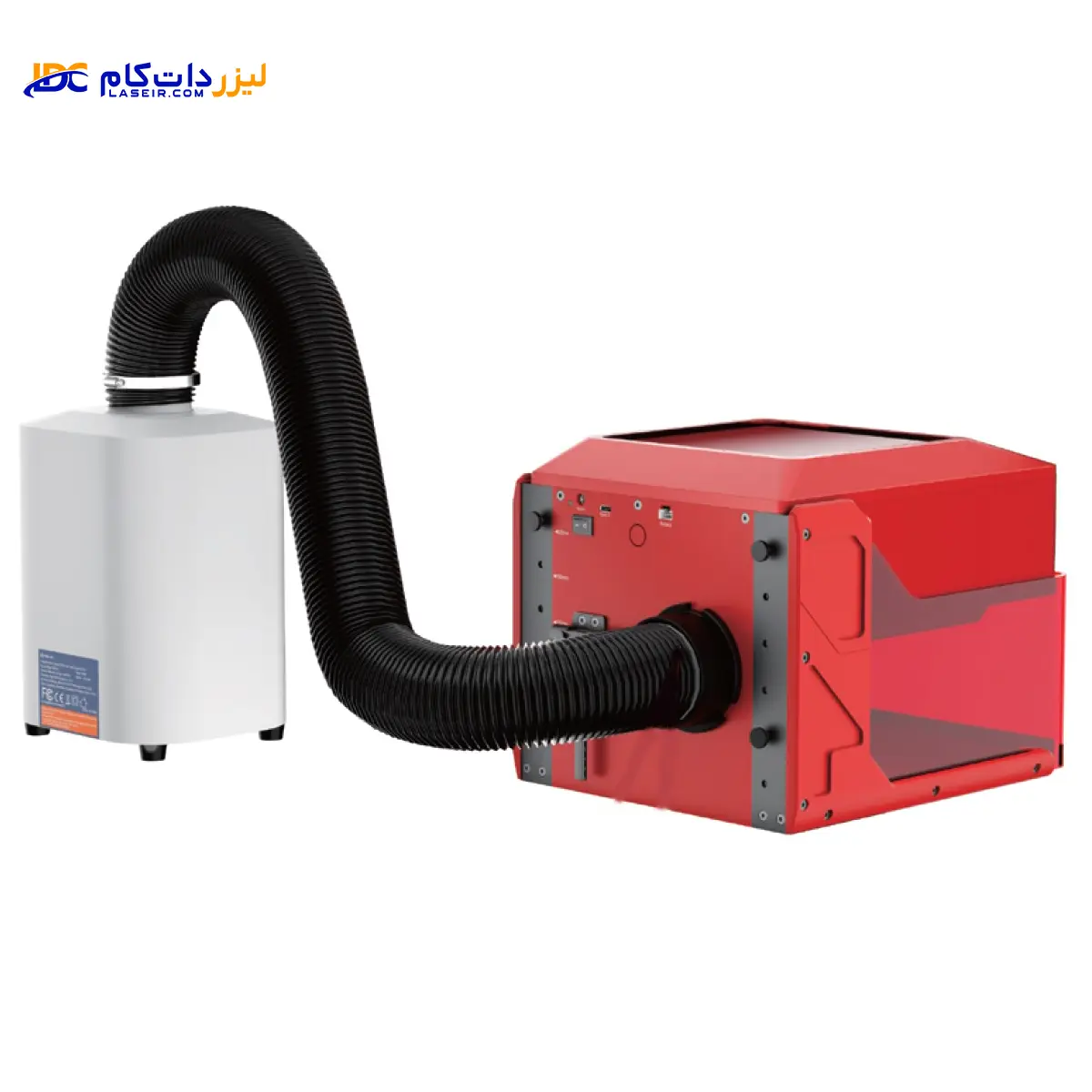

5. سر دیگر لوله خروجی را به دریچه خروج دود دستگاه حکاکی متصل کنید. رابط فلنج را با رابط لوله دود در پشت دستگاه هم‌راستا کرده، سپس خلاف جهت عقربه‌های ساعت بچرخانید تا به‌طور ایمن به دستگاه متصل شود؛
6. کابل برق را وصل کرده و دکمه پاور را فشار دهید تا دستگاه مکش دود روشن شود.

توجه: دستگاه مکش دوده لیزر حکاکی هنگام راه‌اندازی به‌طور پیش‌فرض روی حداکثر سرعت حجم هوا قرار می‌گیرد. با فشردن دکمه «FLOW» می‌توان حجم هوا را بین سه سطح از پیش‌تنظیم‌شده—زیاد، متوسط و کم—تنظیم کرد.

2-2 معرفی و عملکردها

1. چراغ نشانگر سرعت: سه سطح سرعت جریان هوا را نمایش می‌دهد: سبز: سرعت کم | زرد: سرعت متوسط | آبی: سرعت زیاد
2. چراغ نشانگر پاور: وضعیت روشن/خاموش بودن دستگاه را نشان می‌دهد.
3. دکمه ON/OFF: برای روشن کردن دستگاه فشار دهید (چراغ پاور روشن می‌ماند و دستگاه با حداکثر حجم هوا کار می‌کند)./ دوباره فشار دهید تا دستگاه خاموش شود (چراغ پاور چشمک می‌زند).
   توجه: زمانی که دستگاه به برق متصل است، چراغ پاور چشمک می‌زند.
4. دکمه FLOW:
   (1) یک‌بار فشار دهید تا به سرعت متوسط تغییر کند.
   (2) دوباره فشار دهید تا به سرعت کم تغییر کند.
   (3) یک‌بار دیگر فشار دهید تا به سرعت زیاد بازگردد.
   توجه: پس از روشن شدن دستگاه، چراغ نشانگر سرعت به‌طور پیش‌فرض آبی است که نشان‌دهنده حداکثر حجم هوا می‌باشد.
5. ورودی هوا: برای مکش دود و بخار در هنگام حکاکی یا برش
6. درگاه ورودی DC: برای اتصال آداپتور برق

3-2 نگهداری

اگر پس از استفاده طولانی‌مدت از فیلترها، حجم هوا کاهش یافت، لازم است فیلترها تمیز یا تعویض شوند. فیلترهای جایگزین را می‌توان تهیه کرد.

(1) خارج کردن فیلترها
A. سوراخ درپوش بالایی واحد اصلی را گرفته و به سمت بالا بکشید تا درپوش باز شود.
B. از لایه بالایی شروع کرده، بند دسته فیلتر را بکشید و فیلترها را به‌ترتیب خارج کنید: پیش‌فیلتر، فیلتر HEPA متوسط و فیلتر کربن فعال.

توجه: دستگاه مکش دوده لیزر حکاکی باید به‌طور منظم تمیز شود (توصیه می‌شود حداقل هفته‌ای یک‌بار) تا از گرفتگی سیستم فیلتراسیون جلوگیری شود، زیرا این امر می‌تواند عمر مفید فیلترهای اصلی را کاهش دهد.

(2) تعویض فیلترها
فیلترها را به ترتیب صحیح دوباره نصب کنید: ابتدا فیلتر کربن فعال، سپس فیلتر HEPA متوسط و در نهایت پیش‌فیلتر، و سپس درپوش بالایی را ببندید.

1. نحوه استفاده از پیش‌فیلتر:
   درپوش بالایی واحد اصلی را باز کرده و پیش‌فیلتر را نصب کنید. زمانی که پوشش گردوغبار بیش از 70٪ شد و به‌طور مؤثر تمیز نشد، پیش‌فیلتر را تعویض کنید.
   B. نحوه استفاده از فیلتر HEPA متوسط:
   هنگامی که تجمع گردوغبار باعث کاهش محسوس قدرت مکش شد، فوراً فیلتر را تمیز کنید. اگر به‌طور کامل تمیز نشد، فیلتر را تعویض نمایید.
   C. نحوه استفاده از فیلتر کربن فعال:
   هنگامی که تجمع گردوغبار باعث کاهش محسوس قدرت مکش شد، فوراً فیلتر را تمیز کنید. اگر به‌طور کامل تمیز نشد، فیلتر را تعویض نمایید.

توجه:
(1) جای لایه‌های فیلتر را اشتباه نکنید—هر فیلتر باید مطابق جهت مشخص‌شده با فلش‌ها نصب شود.
(2) با دست ورودی هوا را لمس نکنید.

عیب‌یابی

پیش از بررسی و تعمیر دستگاه مکش دوده لیزر حکاکی، حتماً برق را قطع کنید!

مشکل احتمالی: حجم هوا ضعیف است و قدرت مکش در حین کار به‌طور قابل‌توجهی کاهش یافته است.
علت‌ها: ممکن است ورودی هوا مسدود شده باشد یا اجسام خارجی در لوله خروجی گیر کرده‌اند. همچنین ممکن است فیلتر اشباع شده باشد.
راه‌حل‌ها:

• دستگاه را خاموش کنید، درپوش بالایی واحد اصلی را باز کرده و بررسی کنید که آیا ورودی هوا توسط اجسام خارجی مسدود شده است یا خیر.
• بررسی کنید که لوله خروجی توسط اجسام خارجی مسدود نشده باشد.
• اگر بدون فیلتر، مکش به‌طور عادی انجام می‌شود، لازم است فیلتر را تعویض کنید.

مشکل احتمالی: دستگاه بلافاصله پس از روشن شدن خاموش می‌شود. پس از راه‌اندازی مجدد، همان مشکل تکرار می‌شود.
علت: محدودیت شدید جریان هوای داخلی به‌دلیل مقاومت بیش‌ازحد فیلتر باعث افزایش بیش‌ازحد جریان راه‌اندازی دستگاه مکش دود شده و در نتیجه، حفاظت خودکار اضافه‌جریان فعال و دستگاه خاموش می‌شود.
راه‌حل:

• ابتدا برق را قطع کرده، درپوش بالایی را باز کنید و بررسی نمایید که جسم خارجی ورودی هوا را مسدود نکرده باشد. سپس اگر پس از بررسی و رفع موارد، جسم خارجی وجود نداشت، جریان هوا را روی حداقل سطح تنظیم کنید. در نهایت دستگاه را مجدداً روشن کرده و جریان هوا را روی سطح مناسب تنظیم نمایید.
