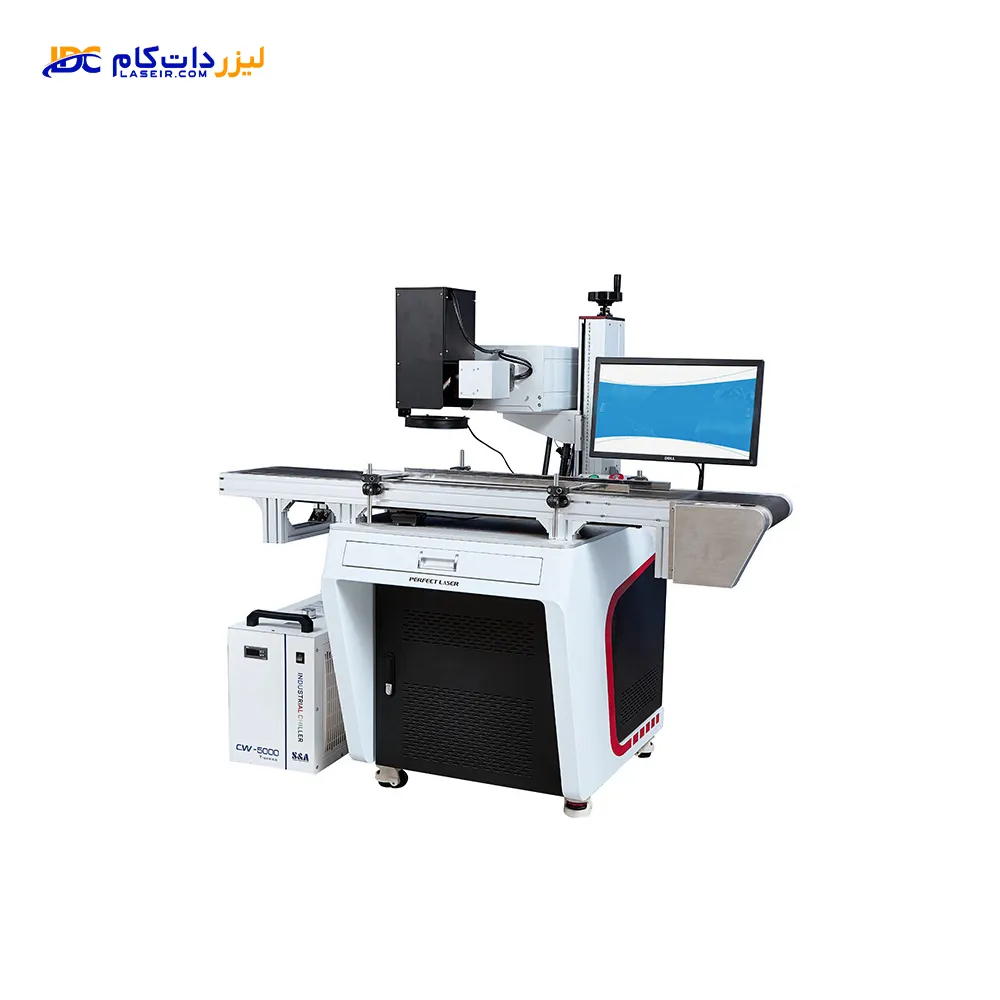

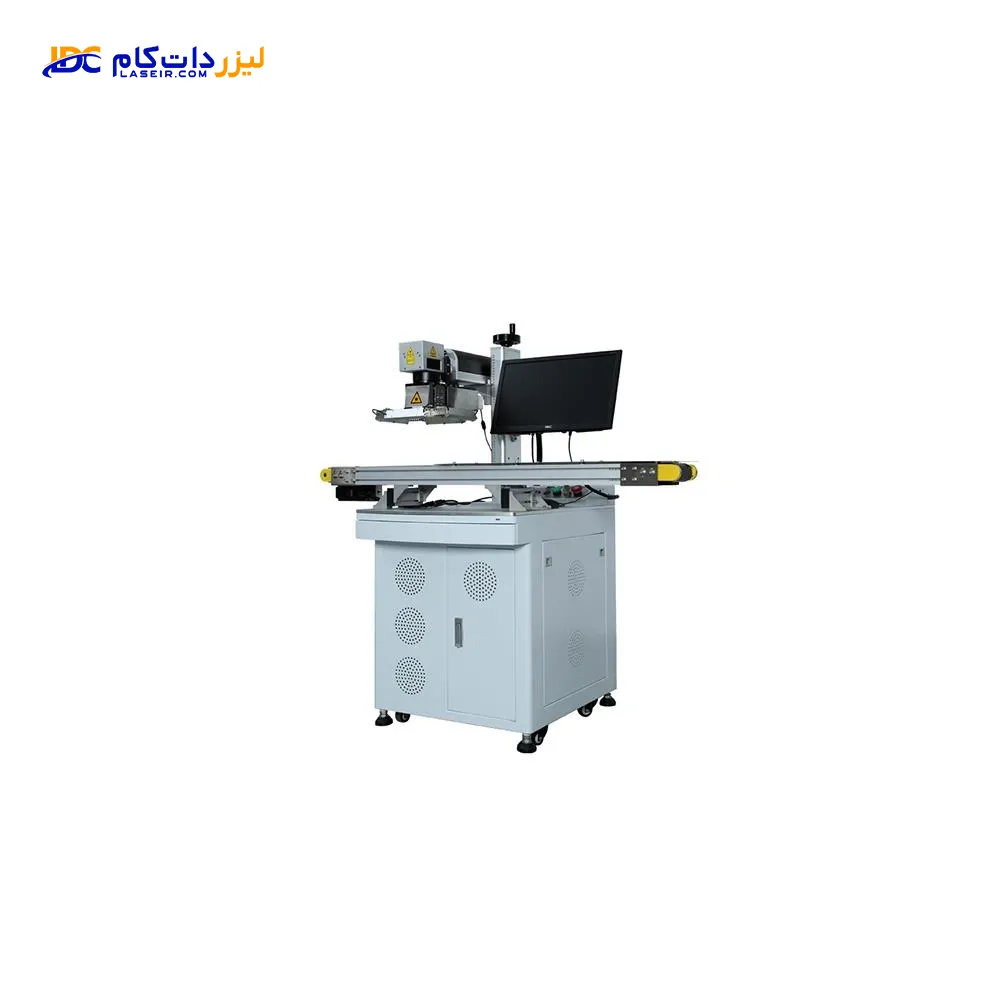

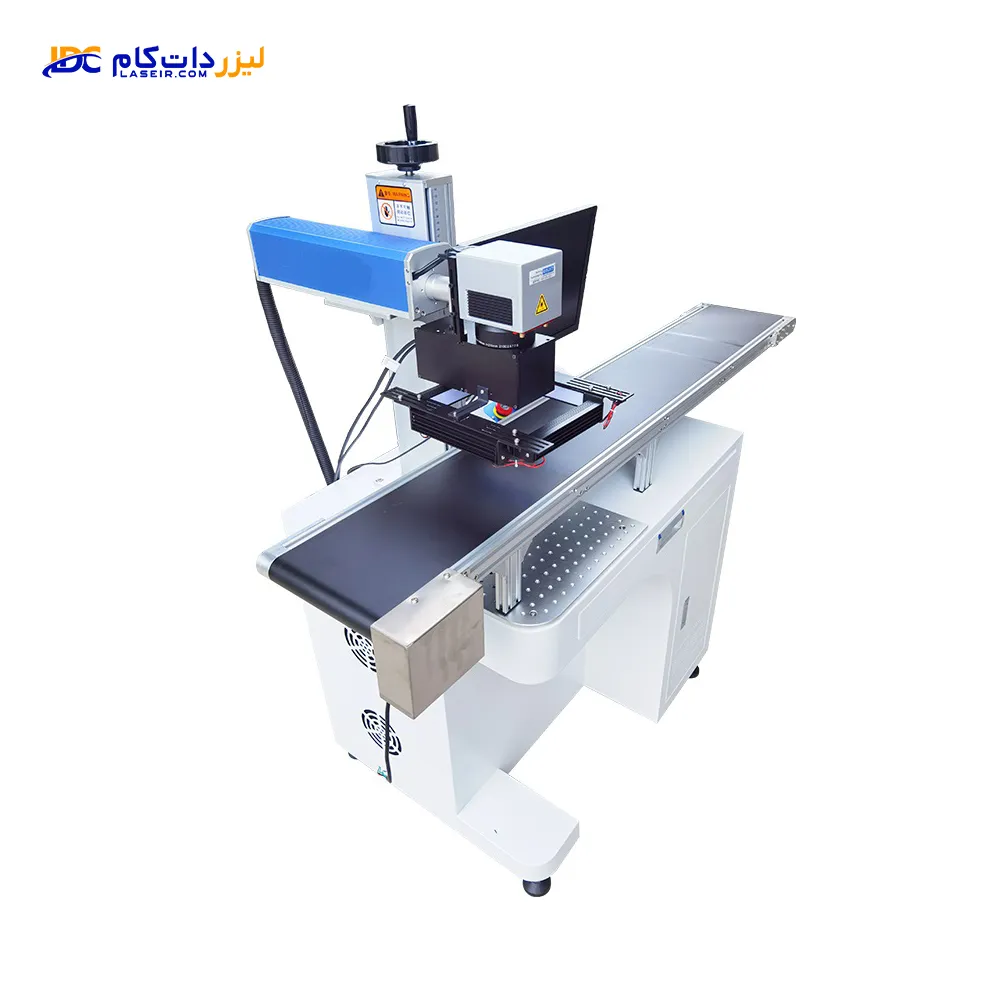

دستگاه لیزر حکاکی اتوماتیک قطعات الکترونیک

توضیحات

دستگاه لیزر حکاکی اتوماتیک قطعات الکترونیک با قابلیت موقعیت‌یابی بصری (Visual Positioning)، حکاکی فوق‌العاده دقیق و پرسرعت را روی مواد فلزی و غیرفلزی انجام می‌دهد. این لیزر با به حداقل رساندن ناحیه تحت تأثیر حرارت (HAZ)، نتایج تمیز و دائمی را بر روی مواد حساس به حرارت تضمین می‌کند. سیستم موقعیت‌یابی بصری یکپارچه‌شده CCD، دقت نقطه‌ای را تضمین می‌کند و برای طرح‌های پیچیده و محیط‌های تولیدی با سرعت بالا یک گزینۀ ایده‌آل است.

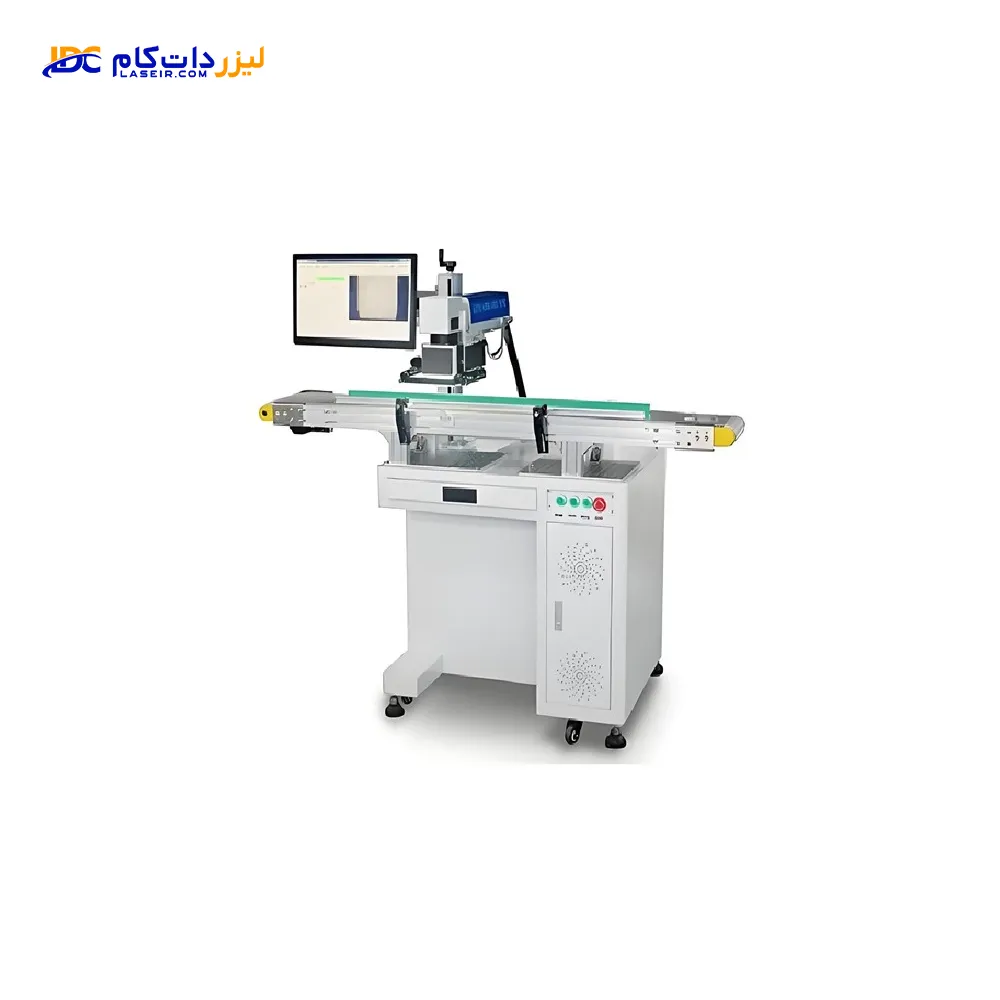

دستگاه لیزر حکاکی اتوماتیک قطعات الکترونیک CCD

این دستگاه لیزر حکاکی اتوماتیک قطعات الکترونیک با موقعیت‌یابی بصری CCD، مارکینگ با دقت بالا را با تراز هدایت‌شده توسط سیستم بینایی پیشرفته ارائه می‌دهد. این دستگاه که مجهز به یک سیستم دوربین هوشمند است، به طور خودکار موقعیت و جهت محصول را تشخیص می‌دهد تا مارک‌زنی دقیق و تکرارپذیر را حتی بر روی اجزای پیچیده یا بسیار کوچک تضمین کند.

دستگاه لیزر پرقدرت موجود در این محصول، حکاکی تمیز و دائمی را بر روی مواد ظریف یا حساس به حرارت ایجاد می‌کند. این دستگاه که برای خطوط تولید اتوماتیک طراحی شده است، کارایی را افزایش داده و نیاز به دخالت دست را کاهش می‌دهد. این تجهیزات برای صنایعی که به جزئیات دقیق نیاز دارند، مانند: قطعات الکترونیک، تجهیزات پزشکی و نیمه‌هادی‌ها، ایده‌آل است.

ویژگی‌های دستگاه لیزر حکاکی اتوماتیک قطعات الکترونیک

کیفیت مارکینگ ایده‌آل

با طول موج لیزر قابل تنظیم، تأثیر حرارتی بر روی قطعات کار به طور قابل توجهی کاهش می‌یابد. اسکنر گالوو با دقت بالا، نتایج مارک‌زنی دقیق و تکرارپذیری را امکان‌پذیر می‌سازد. نقطه لیزر فوق‌العاده ظریف آن، مارکینگ همواره واضح و دائمی را از طریق یک فرایند غیرتماسی تضمین می‌کند.

• طول موج کوتاه با اندازه نقطه کانونی کوچک‌تر، حکاکی فوق‌العاده ظریف و با وضوح بالا را ممکن می‌سازد.
• پردازش سرد، تغییر شکل ناحیه تحت تأثیر حرارت را به حداقل می‌رساند، از آسیب به مواد جلوگیری کرده و بازدهی بالای محصول را تضمین می‌کند.
• سازگاری گسترده با متریال‌های مختلف، محدودیت‌های پردازش لیزری را برطرف می‌کند.
• بدون نیاز به مواد مصرفی و هزینه عملیاتی و نگهداری پایین با عملکرد پایدار درازمدت.

ویژگی‌های نرم‌افزاری منحصربه‌فرد

• عملکرد کاربرپسند با پایداری سیستم عالی؛ نرم‌افزار کنترل اختصاصی با خروجی AutoCAD، CorelDRAW، Photoshop و سایر برنامه‌های طراحی رایج سازگار است.
• پشتیبانی از طیف گسترده‌ای از فرمت‌های فایل شامل BMP, JPG, DXF, PLT و AI.
• به طور خودکار شماره سریال، تاریخ تولید، بارکد و کدهای QR را تولید می‌کند.
• پشتیبانی از مارکینگ در حین حرکت (حکاکی دینامیک/پروازی برای خطوط تولید).
• پشتیبانی از روتاری (استوانه‌ای/محوری).

اجزای فنی باکیفیت

سورس لیزر

• کنترل دینامیک پالس و توان پیشرفته.
• طول موج‌های متعدد موجود است: ۱۰۶۴ نانومتر، ۵۳۲ نانومتر، ۳۵۵ نانومتر، ۲۶۶ نانومتر و ۲۱۳ نانومتر دارد.
• انرژی‌ها و توان‌های خروجی متعدد و قابل تنظیم.
• توان تا ۵۰ وات.
• انرژی تا ۱۰ میلی‌ژول.
• کیفیت پرتو بالا M² < 1.2.

اسکنر گالوو

• اسکنر دیجیتال گالوو
• گالو سری M پرسرعت که از آینه‌های پرتو ۱۰ میلی‌متری با حداکثر قطر پرتو ورودی ۱۰ میلی‌متر پشتیبانی می‌کنند. آن‌ها به طور گسترده در اسکن نوری، حکاکی لیزر، سوراخ‌کاری، میکروماشین‌کاری و صنعت پزشکی استفاده می‌شوند. این سیستم‌های گالوو دارای سرعت بالا، انحراف کم، دقت موقعیت‌یابی عالی و عملکرد قابل اعتماد هستند. آن‌ها برای کاربردهای مارک‌زنی لیزر پرسرعت و در حین حرکت با لیزر حکاکی فایبر، CO₂ و UV ایده‌آل هستند.

لنز میدانی

• لنز اسکن F-theta، که با نام‌های لنز میدانی، لنز فوکوس میدان تخت یا لنز خطی نیز شناخته می‌شود، به گونه‌ای طراحی شده است که ارتفاع تصویر (y) برابر با طول کانونی (f) ضربدر زاویه اسکن (θ) باشد، یعنی y = f × θ.
• برخلاف لنزهای فوکوس استاندارد که پرتو لیزر را به یک نقطه واحد متمرکز می‌کنند، لنز F-theta پرتو لیزر را در نقاط متعدد در ناحیه اسکن یا قطعه کار توزیع می‌کند و اندازه نقطه یکنواخت را در کل میدان حکاکی تضمین می‌کند.

نرم‌افزار کنترل

• هسته نرم‌افزار: پشتیبانی از سیستم‌های ۳۲ بیتی و ۶۴ بیتی.
• سازگار با لیزرهای CO₂، YAG و FIBER. این نرم‌افزار امکان تنظیم جریان، فرکانس پالس و چرخه کاری را بر اساس پارامترهای مختلف لیزر فراهم می‌کند.
• کنترل ورودی/خروجی (I/O): با قابلیت کنترل پورت، اتوماسیون آسان را فراهم می‌کند. (یک پورت ورودی و دو پورت خروجی).

دیگر کاربردهای دستگاه لیزر حکاکی اتوماتیک قطعات الکترونیک

لیزر حکاکی اتوماتیک قطعات الکترونیک به ویژه برای پردازش موادی که به شدت به تابش حرارتی حساس هستند، از جمله برد و قطعات الکترونیک مناسب است. این سیستم می‌تواند به صورت یکپارچه با خطوط تولید برای بارگیری و تخلیه کاملاً خودکار ادغام شود. این راه‌حل برای حکاکی روی طیف گسترده‌ای از مواد فلزی و غیرفلزی ایده‌آل است.

• ایده‌آل برای حکاکی و میکرو-سوراخ‌کاری روی سطوح موادی مانند شیشه و پلیمرها.
• به طور گسترده برای حکاکی سطح و پردازش میکرو-سوراخ (قطر ≤۱۰ میکرومتر) روی بسته‌بندی‌های مواد پلیمری بالا مانند ظروف (بطری/جعبه) مواد غذایی، دارویی، آرایشی و سیم‌های برق استفاده می‌شود.
• کاربرد در حکاکی، خط‌کشی (scribing) و برش دقیق بردهای PCB انعطاف‌پذیر، نمایشگرهای LCD و TFT.
• مناسب برای حذف پوشش‌های فلزی یا غیرفلزی.
• استفاده برای پردازش میکرو-سوراخ و سوراخ‌های کور روی ویفرهای سیلیکونی.
