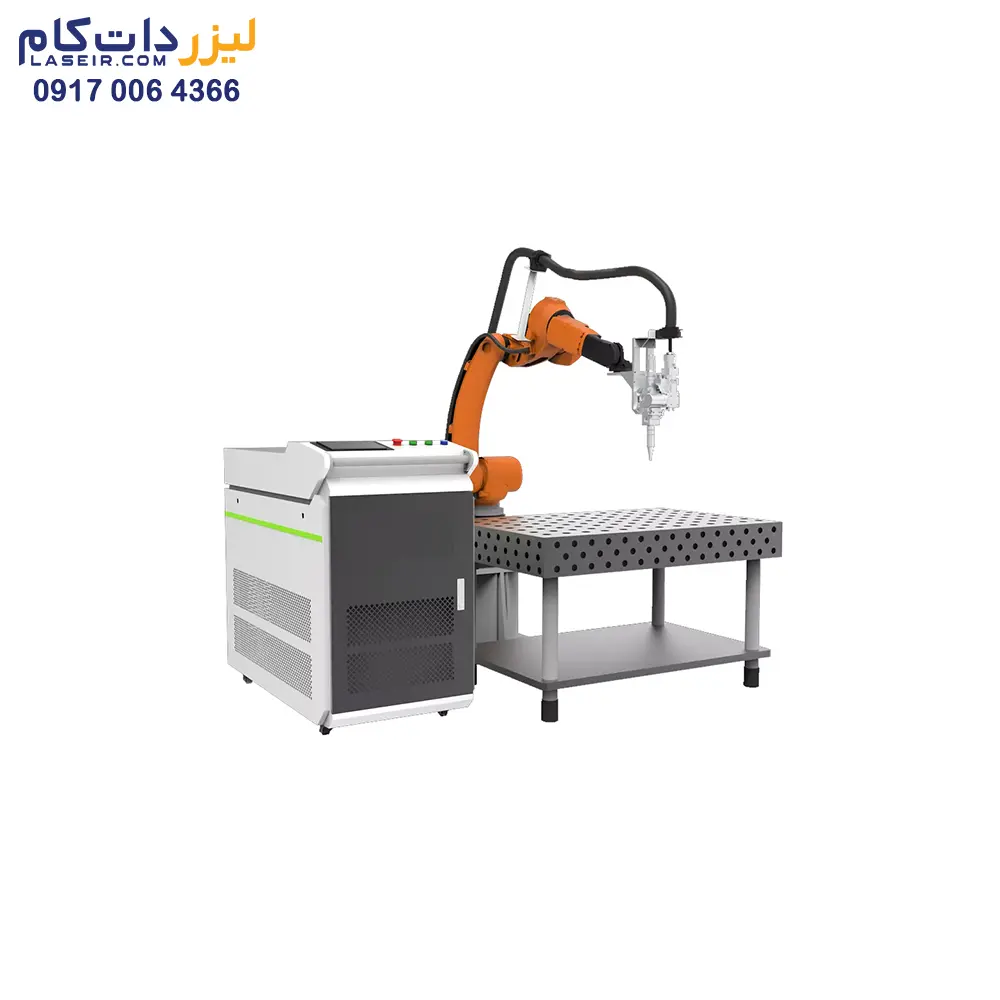

دستگاه لیزر فایبر جوش فلزات سری اتوماتیک و روبات

دستگاه جوش لیزر فایبر مجموعه لیزر ایران از آخرین نسل لیزرهای فایبر و هد جوش دستی بهره می برند. استفاده از کنترلر PLC به همراه پنل ارتباطی لمسی، چیلر اتوماتیک، سیستم کنترل گاز و پروتکل های ایمنی از ویژگی های این دستگاه می باشد.

جدول مشخصات لیزر جوش دستی

سورس لیزر فایبر بر اساس کاربردهای مختلف می تواند در توانهای ۱۰۰۰ تا ۳۰۰۰ وات بسته به کاربرد مورد نیاز مشتری عرضه می گردد. این دستگاه برای جوش طیف وسیعی از فلزات قابل استفاده است.

نمونه کارهای دستگاه لیزر جوش فایبر

از مزایای جوش لیزر می توان به موارد زیر اشاره کرد

1.  سرعت جوش ۲ تا ۱۰ برابر بیشتر از روش های متداول است که باعث کاهش نیروی انسانی در خط تولید می‌گردد.

2.  ناحیه جوش کوچک و ظریف که هزینه‌های پرداخت، پولیش و تمیز کاری را به شدت کاهش می‌دهد و هزینه های تمام شده جوش را کم می‌کند.

3.  حداقل ناحیه HAZ، عدم اعوجاج یا تغییر حالت یا تنش حرارتی در ورق (قطعه) و ایجاد جوش قوی.

4.  عدم نیاز به مواد مصرفی، الکترود جوش و حداقل هزینه تعمیر و نگهداری برای دستگاه.

5.  عدم نیاز به نیروی متخصص جوش، کاربری ساده دستگاه و انجام تنظیمات سریع و آسان.

6.  امکان اتصال به دستگاه های CNC یا ربات برای اجرای جوش های بسیار دقیق و تیراژ بالا.

7.  فرآیند جوش غیرتماسی با حداقل صدا و آلودگی محیط زیست.

8.  انتقال لیزر توسط فیبر نوری که جوشکاری از راه دور، جوش قطعات بزرگ، جوش در ارتفاع و شرایط سخت را امکان پذیر می‌سازد.

فیلم کارکرد دستگاه لیزر جوش:

 سورس لیزر فایبر

سورس لیزر فایبر (شرکتهای IPG/RAYCUS/MAX/JPT) به عنوان قلب، مهمترین و پرهزینه ترین قطعه در دستگاه لیزر جوش فایبر می باشد. مدل و توان منبع لیزر با توجه به نیاز خریداران (جنس و ضخامت ماده برش و سرعت برش) انتخاب می گردد. توان لیزر جوش از ۱۰۰۰ وات تا ۳۰۰۰ وات می باشد.

داشتن گارانتی واقعی و خدمات پس از فروش سریع منبع لیزر و امکان تعمیر آن در داخل کشور از نکات بسیار مهم در انتخاب نوع سورس لیزر است. مجموعه لیزر ایران با پشتوانه کادر متخصص در حوزه تعمیر سورس لیزر و سالها ارتباط با بزرگترین سازندگان سورس لیزر در چین، از لیزری با کیفیت استفاده می کند و ارایه خدمات پس از فروش فوری را وظیفه خود می داند.

 سیستم خنک کننده (چیلر)

چیلر یک دستگاه خنک کننده آب مستقل است که به دستگاه جوش لیزر فایبر متصل می شود. عملکرد اصلی این دستگاه، خنک کردن منبع لیزر و هد جوش آن هنگام کار دستگاه است که کارکرد بهینه آن ضامن دوام بلند مدت دستگاه جوش خواهد بود.

با توجه به اهمیت کاربرد این دستگاه در فرایند جوش لیزر، مجموعه لیزر ایران، بهترین دستگاه خنک کننده (دو برند با کیفیت Hanli HL  و S&A ) را برای دستگاه جوش لیزر فایبر خود انتخاب می کند چراکه استفاده از چیلر آب با کیفیت می تواند اثر بخشی و همچنین طول عمر دستگاه جوش لیزر فایبر را افزایش دهد.

  سیستم کنترل جوش

سیستم کنترل PLC برای حفظ دقت و کیفیت در محیط های صنعتی به همراه صفحه کنترل و فرمان لمسی برای کاربری آسان و سریع استفاده می شود که قابل اتصال به سیستم های حرکتی برای جوش اتوماتیک است.

 هد جوش

طراحی ارگونومی، سبک و کارآمد و بهره‌گیری از آخرین تکنولوژی در ساخت هدهای جوش استفاده شده در دستگاه‌های این مجموعه به منظور  دستیابی به حداکثر کیفیت، سرعت و دقت در جوش می باشد.

   سیستم تغذیه

سیستم تغذیه سیم جوش لیزر به کار رفته در دستگاه جوش لیزر ساخت لیزر ایران دارای قابلیت های زیر است:
1- تنظیم سرعت لیزر
2- دارای کاست سیم جوش با تحمل وزن ۱۰ کیلوگرم
3- دارای سیستم برگشت سیم جوش
4- دارای قرقره های مختلف برای استفاده تا سیم جوش ۱.۶

 جدول ضخامت جوش فلزات مختلف نسبت به توان دستگاه براساس اطلاعات شرکت ریکاس
