لیزر موپا هوشمند حکاکی و برش برد الکترونیکی(PCB)

توضیحات

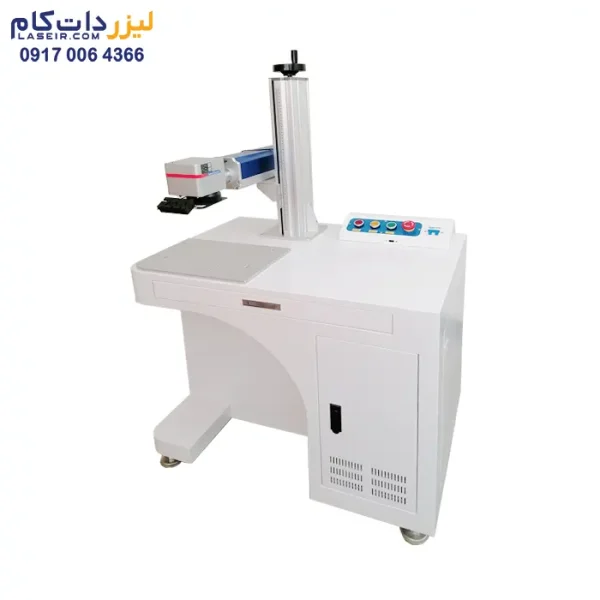

دستگاه لیزر موپا هوشمند حکاکی و برش برد الکترونیکی(PCB)،حکاکی لیزری قطعات الکترونیکی را بدون نیاز به نرم‌افزار طراحی انجام و هزینه‌ها را کاهش می‌دهد و به کمک تنظیم پهنای پالس از چند نانوثانیه تا چند صد نانوثانیه می توان خطوط بسیار ظریف و منظمی روی فلز ایجاد می کندکه بازتاب نور از این خطوط براساس پدیده پراش، رنگهای مختلفی روی فلز به نمایش می گذارد. این دستگاه فقط با حکاکی رنگی کار می کند و هیچ گونه جوهری در آن مصرف نمی شود.

1.مشخصات فنی لیزر 60 وات موپا هوشمند دوربین دار حکاکی و برش برد الکترونیکی:

…………………….

2.دستگاه لیزر موپا هوشمند حکاکی و برش برد الکترونیکی چه مزیت‌هایی نسبت به لیزر فایبر دارد؟

در دنیای لیزرهای صنعتی، دو نوع اصلی لیزر فایبر، MOPA و فایبر معمولی، کاربردهای گسترده‌ای دارند. هر یک از این نوع لیزرها ویژگی‌ها و مزایای منحصر به فردی دارند که آن‌ها را برای کاربردهای خاصی مناسب می‌سازد. در ادامه، به بررسی دقیق تفاوت‌ها و کاربردهای این دو نوع لیزر خواهیم پرداخت.

لیزرهای MOPA (Q-switched Mode-locked)

لیزر 60 وات موپا هوشمند دوربین دار ترکیبی از دو فناوری Q-switching و mode-locking است. این ترکیب به لیزر اجازه می‌دهد تا پالس‌های بسیار کوتاه با انرژی بالا تولید کند. قابلیت تنظیم دقیق پارامترهای پالس مانند عرض پالس، فرکانس تکرار و انرژی پالس، از ویژگی‌های بارز این نوع لیزرها است.

این مدل از لیزرها چند مزیت منحصر به فرد دارند:

• حکاکی رنگی با کیفیت بالا: قابلیت کنترل دقیق بر روی پالس‌ها به لیزرهای MOPA اجازه می‌دهد تا با ایجاد تغییرات در ساختار سطح مواد، رنگ‌های مختلفی را بر روی فلزات ایجاد کنند. این ویژگی در صنایع جواهرات، ساعت‌سازی و قطعات الکترونیکی بسیار کاربرد دارد.
• برش دقیق و ظریف: برش‌های ایجاد شده توسط لیزرهای MOPA معمولاً بسیار تمیز و بدون کنازه‌ هستند. این ویژگی آن‌ها را برای برش مواد نازک و ظریف مانند ورق‌های فلزی بسیار نازک یا قطعات الکترونیکی حساس مناسب می‌سازد.
• عمق نفوذ بالا: لیزرهای MOPA قادر به ایجاد حفره‌های عمیق و دقیق در مواد هستند که این ویژگی آن‌ها را برای کاربردهایی مانند حکاکی سریال نامبر بر روی قطعات فلزی با سختی بالا مناسب می‌سازد.
• انعطاف‌پذیری بالا: قابلیت تنظیم دقیق پارامترهای پالس، لیزرهای MOPA را برای طیف گسترده‌ای از کاربردها قابل تنظیم می‌سازد.

لیزرهای فایبر معمولی (Q-switched)

لیزرهای فایبر معمولی از فناوری Q-switching استفاده می‌کنند که به آن‌ها اجازه می‌دهد تا پالس‌های کوتاه با انرژی بالا تولید کنند. با این حال، در مقایسه با لیزرهای MOPA، قابلیت تنظیم پارامترهای پالس در این نوع لیزرها محدودتر است.

برخی از مزایای این دستگاه‌ها شامل موارد زیر است:

• سرعت بالا: لیزرهای فایبر معمولی معمولاً سرعت پردازش بالاتری نسبت به لیزرهای MOPA دارند.
• هزینه کمتر: به دلیل ساختار ساده‌تر، هزینه خرید و نگهداری لیزرهای فایبر معمولی معمولاً کمتر از لیزرهای MOPA است.
• حکاکی سیاه و سفید: این لیزرها برای حکاکی سیاه و سفید بر روی طیف وسیعی از مواد مانند فلزات، پلاستیک‌ها و چوب مناسب هستند.
• برش مواد با ضخامت متوسط: لیزرهای فایبر معمولی برای برش مواد با ضخامت متوسط تا زیاد مناسب هستند.

3.سورس لیزر موپا هوشمند حکاکی و برش برد الکترونیکی

سورس لیزر، به عنوان قلب تپنده هر دستگاه لیزری، نقش اساسی در تعیین کیفیت، سرعت و دقت فرآیندهای برش و حکاکی ایفا می‌کند. تفاوت‌های موجود در منابع لیزری مختلف، به ویژه در لیزرهای MOPA، ناشی از فناوری ساخت، مواد اولیه بکار رفته و طراحی داخلی آن‌ها است. این تفاوت‌ها به طور مستقیم بر روی پارامترهایی مانند توان خروجی، پایداری پرتو، طول عمر مفید و هزینه دستگاه تأثیرگذار هستند.

مهم‌ترین سورس‌های لیزر شامل موارد زیر است:

• QS: این نوع منبع لیزر، معمولاً به عنوان مدل پایه شناخته می‌شود و به دلیل ساختار ساده و هزینه پایین، در دستگاه‌های لیزری با کاربردهای عمومی مورد استفاده قرار می‌گیرد. با این حال، کیفیت پرتو خروجی این منابع نسبت به مدل‌های حرفه‌ای‌تر پایین‌تر بوده و محدودیت‌هایی در زمینه تنظیم پارامترهای لیزر دارد.
• Q: مدل Q نسبت به QS کیفیت بالاتری داشته و پایداری پرتو آن نیز بهتر است. این منابع معمولاً در دستگاه‌های لیزری با کاربردهای صنعتی متوسط مورد استفاده قرار می‌گیرند.
• QB: منابع لیزر QB، با بهره‌گیری از فناوری‌های پیشرفته‌تر، کیفیت پرتو بسیار بالا و عمر مفید طولانی‌تری نسبت به مدل‌های QS و Q ارائه می‌دهند. این منابع برای کاربردهایی که به دقت و کیفیت بسیار بالا نیاز دارند، مانند برش مواد بسیار نازک یا حکاکی روی سطوح با پوشش‌های حساس، بسیار مناسب هستند.
• MAX: مدل MAX، به‌عنوان پیشرفته‌ترین نوع سورس لیزر MOPA، بالاترین کیفیت پرتو، پایداری و عمر مفید را در بین مدل‌های موجود ارائه می‌دهد. این منابع معمولاً در دستگاه‌های لیزری با کاربردهای بسیار تخصصی و حساس مورد استفاده قرار می‌گیرند.
• JPT-MOPA: این سورس لیزر، ساخت شرکت JPT بوده و از دیودهای باکیفیت آمریکایی در ساخت آن استفاده شده است. منابع لیزری JPT-MOPA به دلیل نسبت قیمت به کیفیت مناسب، در بین کاربران ایرانی بسیار محبوب هستند. از این سورس در لیزر 60 وات موپا هوشمند دوربین دار استفاده می‌شود.

مزایای ماژول هوشمند دستگاه لیزر موپا را در تصویر زیر ببینید:

4.نمونه کارهای انجام شده با دستگاه لیزر موپا حکاکی و برش برد الکترونیکی

5.دستگاه لیزر موپا حکاکی و برش مناسب چه افرادی است و روش درآمدزایی با آن چگونه است؟

کسب و کارهای بسیار زیادی را می‌توان با دستگاه لیزر موپا حکاکی و برش برد الکترونیکی ایجاد کرد و یا ارتقا داد.

6.موارد استفاده لیزر 60 وات موپا هوشمند دوربین دار حکاکی و برش برد الکترونیکی

لیزر 60 وات موپا هوشمند دوربین دار، با توانایی تنظیم دقیق پارامترهای لیزر و تطبیق‌پذیری بالا، به یک ابزار ضروری در بسیاری از صنایع تبدیل شده است. این لیزر با قابلیت حکاکی و برش دقیق بر روی طیف وسیعی از مواد، از جمله فلزات، پلاستیک‌ها، چوب و چرم، توانایی پاسخگویی به نیازهای متنوع صنایع مختلف را دارد. این ابزار در صنایع زیر کاربرد دارد:

• صنایع فلزی و غیرفلزی: از تولید قطعات کوچک و ظریف تا برش ورق‌های فلزی با ضخامت کم، این لیزر به لطف دقت و سرعت بالا، یک انتخاب ایده‌آل است.
• حکاکی و برش و سوراخ کاری برد الکترونیکی
• صنعت طلا و جواهر: با استفاده از لنزهای با فوکوس کوتاه، این لیزر قادر به برش و حکاکی دقیق بر روی فلزات گران‌بها با ضخامت کم است و به شما اجازه می‌دهد تا طرح‌های پیچیده و ظریفی را بر روی جواهرات ایجاد کنید.
• صنعت چاپ و هدایای تبلیغاتی: با سرعت بالا و قابلیت پوشش سطح بزرگ، این لیزر برای حکاکی بر روی محصولات تبلیغاتی، لوگوها و شماره سریال‌ها، یک ابزار بسیار کارآمد است.

انتخاب لیزر مناسب به عوامل مختلفی از جمله نوع کار، حجم کار، بودجه و دقت مورد نیاز بستگی دارد. اگر به دنبال حداکثر کیفیت و سرعت هستید، مدل‌های QB و MAX با توان 60 وات گزینه‌های مناسبی هستند. اما اگر به دنبال یک گزینه اقتصادی‌تر هستید، مدل‌های QS یا Q با توان 30 وات نیز می‌توانند پاسخگوی نیازهای شما باشند.

7.نکات نگهداری دستگاه لیزر موپا حکاکی و برش برد الکترونیکی

1. فیبر نوری انتقال‌دهنده نور از سورس به اسکنر است که از مهم‌ترین و حساس‌ترین قطعات دستگاه است. فیبر نوری کابلی شیشه‌ای نازکی است که محافظ زردرنگ دور آن قرار گرفته و در پوشش مشکی که از باکس دستگاه به کلگی آن آمده است، قرار دارد، این کابل به هیچ وجه نباید ضربه بخورد یا تا شود. زیرا فیبر شیشه‌ای آن کاملاً آسیب‌پذیر است.
2. سورس دستگاه لیزر فایبر مارکینگ، منبع تأمین لیزر دستگاه است که باید کاملاً محافظت شده باقی بماند و از هرگونه ضربه به آن و یا ریختن مایعات بر روی آن کاملاً اجتناب شود.
3. اسکنر دستگاه کاملاً حساس به نویز است؛ بنابراین علاوه بر محافظت فیزیکی از آن در مقابل ضربه و یا ریختن مایعات، از قراردادن دستگاه‌های صنعتی نویزدار مثل گوشی موبایل در مجاورت دستگاه پرهیز نمایید. در غیر این صورت این قطعه با مشکلات خرابی مواجه خواهد شد.
4. برق ورودی دستگاه لیزر فایبر مارکینگ کاملاً باید یکنواخت و صاف شده و بدون هیچ‌گونه نوسانی باشد؛ بنابراین قبل از راه‌اندازی دستگاه، یک دستگاه استابلایزر با توان خروجی حداقل 2 کیلووات تهیه نمایید. سپس دستگاه را از هرگونه نوسانات اضافی حفظ نمایید. بدیهی است دستگاهی که استابلایزر نداشته باشد شامل هیچ‌گونه گارانتی نخواهد بود.
5. کابل اتصال به زمین (Earth) از ملزومات کاملاً تأکیدی دستگاه موپا است. اتصال بدنهٔ دستگاه به این کابل از اهمیت ویژه‌ای برخوردار است. عدم اتصال این کابل منجر به خرابی زودهنگام دستگاه خواهد شد. از صحت و صفر بودن و همچنین اتصال داشتن این کابل به زمین کاملاً مطمئن باشید. همچنین شایان ذکر است. دستگاهی که کابل اتصال به زمین آن وصل نباشد به هیچ وجه شامل گارانتی نخواهد بود.
6. از هرگونه دست‌کاری دستگاه لیزر موپا و لنز آن خودداری فرمایید و در صورت بروز مشکل با شماره خدمات پس از فروش مجموعه لیزر دات‌کام تماس حاصل فرمایید. بسته به میزان کار، لنز دستگاه لیزر را هر روز یا حداقل هفته‌ای یکبار با پنبه آغشته به الکل صنعتی سفید کاملاً تمیز نمایید. این کار بدون باز کردن لنز قابل انجام است.
7. حتما دقت کنید که هنگام کار با دستگاه درپوش روی لنز را بردارید، عدم برداشتن درپوش منجر به سوختگی درپوش و در نهایت سوختگی لنز شما می‌شود که در این شرایط شامل گارانتی نیست.

8.الزامات پیش از نصب دستگاه

قبل از راه‌اندازی دستگاه لیزر موپا، باید موارد زیر تهیه و به صورت کامل انجام شود:

1. جهت راه‌اندازی، از هر طرف دستگاه لیزر باید 50 سانتی‌متر فضای کافی وجود داشته باشد.
2. با توجه به سامانه الکترونیکی و الزام رعایت استاندارد، دستگاه لیزر ضروری است که سیم ارت استاندارد به دستگاه متصل باشد.
3. دستگاه لیزر به نوسانات برق و قطعی ناگهانی برق حساس و آسیب‌پذیر است؛ بنابراین تهیه استابلایزر حداقل 2 کاوا (2 kw) الزامی است.
4. استفاده از عینک اصلی فایبر 1064 نانومتر با OD +4 یا بالاتر در هنگام استفاده از دستگاه ضروری است.
5. تهیه یک دستگاه کامپیوتر (با مشخصات حداقل CPU i5 – Ram 4) برای کار با دستگاه لیزر الزامی است.
