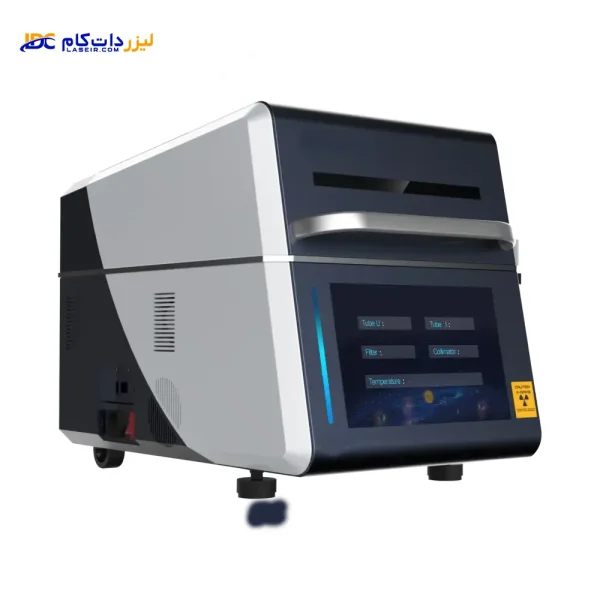

دستگاه عیارسنج طلا XRF مدل KX

توضیحات

دستگاه عیارسنج طلا XRF مدل KX، یک سیستم آنالایزر فلورسانس اشعه ایکس (XRF) دوگانه است که با ترکیب قابلیت‌های عیارسنجی دقیق و ضخامت‌سنجی پیشرفته لایه‌ها، به عنوان یک راهکار جامع در کنترل کیفیت و مهندسی مواد شناخته می‌شود. این دستگاه با بهره‌گیری از تکنولوژی‌های روز دنیا نظیر آشکارسازهای Si-PIN سفارشی و الگوریتم‌های پیشرفته ریاضی، استانداردهای جدیدی را در آزمون‌های غیرمخرب (NDT) تعریف کرده است.

تکنولوژی آشکارساز Si-PIN و دامنه وسیع آنالیز

قلب تپنده دستگاه KX، یک آشکارساز Si-PIN (Silicon PIN Diode) سفارشی‌سازی شده است. برخلاف دیتکتورهای گازی قدیمی، فناوری Si-PIN وضوح انرژی بسیار بالاتری را ارائه می‌دهد که منجر به تفکیک بهتر پیک‌های طیفی و کاهش نویز زمینه می‌شود. این ویژگی حیاتی به دستگاه اجازه می‌دهد تا طیف وسیعی از عناصر جدول تناوبی، از آلومینیوم (Al با عدد اتمی ۱۳) تا اورانیوم (U با عدد اتمی ۹۲) را شناسایی و اندازه‌گیری کند.

این دامنه گسترده به این معناست که کاربر نه تنها قادر به سنجش فلزات گرانبها (مانند طلا، نقره، پلاتین) است، بلکه می‌تواند عناصر سبک‌تر و آلیاژهای صنعتی پیچیده را نیز با دقت بالا تحلیل نماید. استفاده از هدف تنگستن (W target) در منبع تحریک اشعه ایکس، تضمین‌کننده تولید طیف پایدار و قدرتمند برای تحریک اتم‌های نمونه و دریافت دقیق‌ترین سیگنال‌های فلورسانس است.

انقلاب در ضخامت‌سنجی پوشش‌ها: آنالیز همزمان ۲۳ لایه

یکی از برجسته‌ترین ویژگی‌های مدل KX که آن را از رقبای خود متمایز می‌کند، قدرت بی‌نظیر آن در آنالیز پوشش‌های سطحی (Coating Thickness Measurement) است. در صنایع آبکاری، الکترونیک و ساخت قطعات خودرو، محصولات اغلب دارای چندین لایه پوشش محافظتی یا رسانا هستند. روش‌های سنتی معمولاً تنها قادر به سنجش لایه نهایی هستند یا نیاز به برش مقطعی نمونه دارند.

اما مدل KX با بهره‌گیری از مسیر نوری بالا به پایین (Up to down optical path) و الگوریتم‌های پیچیده، قادر است به صورت همزمان تا ۲۳ لایه پوشش مختلف را تحلیل کند. این قابلیت حیرت‌انگیز به مهندسان اجازه می‌دهد تا ضخامت هر لایه را به تفکیک و با دقت نانومتری اندازه‌گیری کرده و همزمان ترکیب شیمیایی هر لایه را بررسی کنند. این سطح از تحلیل برای کنترل کیفیت در تولید بردهای مدار چاپی (PCB)، اتصالات الکتریکی حساس و جواهرات روکش‌دار ضروری است.

سیستم اپتیکال پیشرفته و بزرگنمایی هوشمند

دقت در آنالیز نقاط کوچک یا نمونه‌های با هندسه نامنظم، چالشی است که مدل KX با استفاده از تکنولوژی‌های اپتیکال نوین بر آن فائق آمده است. این دستگاه مجهز به فناوری تجمع میکرولایت (Microlight aggregation) و منبع تابش با تمرکز میکرو (Micro-focusing radiation source) است. این ویژگی‌ها باعث می‌شوند پرتو اشعه ایکس با تمرکز بسیار بالا دقیقاً به نقطه مورد نظر بتابد و از پراکندگی اشعه که منجر به خطا می‌شود، جلوگیری کند.

علاوه بر این، دستگاه دارای قابلیت بزرگنمایی (Zoom) و تشخیص فاصله است. تکنولوژی تشخیص زوم غیرمخرب به همراه اصلاح دستی فاصله، به کاربر اجازه می‌دهد تا روی نقاط بسیار ریز نمونه زوم کرده و محل دقیق تست را مشخص کند. الگوریتم تصحیح فاصله نیز به صورت خودکار تغییرات فاصله بین منبع و نمونه را جبران می‌کند تا حتی در نمونه‌هایی که سطح کاملاً صافی ندارند، نتایج دقیقی حاصل شود.

الگوریتم‌های نرم‌افزاری قدرتمند: EFP و تجزیه طیف

سخت‌افزار قدرتمند KX توسط نرم‌افزاری هوشمند پشتیبانی می‌شود که از پیشرفته‌ترین الگوریتم‌های ریاضی بهره می‌برد:

1. الگوریتم EFP (Extended Fundamental Parameters): این الگوریتم پیشرفته نیاز به کالیبراسیون‌های مکرر با نمونه‌های استاندارد متعدد را کاهش می‌دهد. EFP با مدل‌سازی فیزیکی برهم‌کنش‌های اشعه ایکس، قادر است غلظت عناصر و ضخامت لایه‌ها را حتی در ماتریس‌های پیچیده و بدون نیاز به استانداردهای مشابه محاسبه کند.
2. تجزیه پیشرفته طیف (Spectrum Decomposition): یکی از مشکلات رایج در XRF، تداخل طیفی عناصر مجاور در جدول تناوبی است (مثلاً تداخل پیک‌های طلا و روی یا نیکل و مس). نرم‌افزار KX با استفاده از تکنیک‌های تجزیه طیف، این همپوشانی‌ها را تفکیک کرده و تداخل طیف عناصر همسایه را کاهش می‌دهد. این امر منجر به بهبود چشمگیر حد تشخیص (Detection Limit) و دقت تست می‌شود.

طراحی مکانیکی دقیق و ایمنی کاربر

دستگاه KX برای محیط‌های صنعتی و آزمایشگاهی طراحی شده است. بدنه دستگاه با ابعاد ۵۴۵×۳۸۰×۴۳۵ میلی‌متر و وزن ۴۸ کیلوگرم، ساختاری مستحکم و پایدار دارد که لرزش‌های محیطی را خنثی می‌کند. برای جایگذاری دقیق نمونه‌ها، این مدل به یک پلتفرم XY با ریل لغزنده دستی دقیق مجهز شده است که به کاربر اجازه می‌دهد نمونه را با ظرافت کامل در زیر چشمی دستگاه تنظیم کند.

ایمنی در برابر تشعشع، اولویت اصلی طراحی این دستگاه بوده است. سیستم حفاظت فعال در برابر تشعشع (Active radiation protection) تضمین می‌کند که در حین عملیات و باز و بسته شدن محفظه، هیچ‌گونه نشت اشعه‌ای صورت نگیرد و سلامت اپراتور به طور کامل حفظ شود. عملکرد هوشمند دستگاه نیز خطاهای انسانی را به حداقل رسانده و پروسه تست را ایمن و سریع می‌سازد.

کاربردهای گسترده در صنایع استراتژیک

با توجه به قابلیت‌های ذکر شده، دستگاه KX یک ابزار حیاتی برای طیف وسیعی از صنایع محسوب می‌شود:

• صنعت هوافضا و خودرو: برای سنجش پوشش‌های مقاوم در برابر حرارت و خوردگی.
• الکترونیک و نیمه‌هادی‌ها: کنترل ضخامت لایه‌های طلا و نیکل در اتصالات و بردهای مدار.
• جواهرسازی: تشخیص عیار دقیق و ضخامت آبکاری در جواهرات چندلایه.
• شیرآلات و سخت‌افزار: بررسی کیفیت آبکاری کروم و نیکل برای دوام محصول.

مشخصات فنی دستگاه عیارسنج طلا XRF مدل KX

برای درک بهتر قابلیت‌های عملیاتی مدل KX، جزئیات فنی دقیق آن در جدول زیر ارائه شده است:
