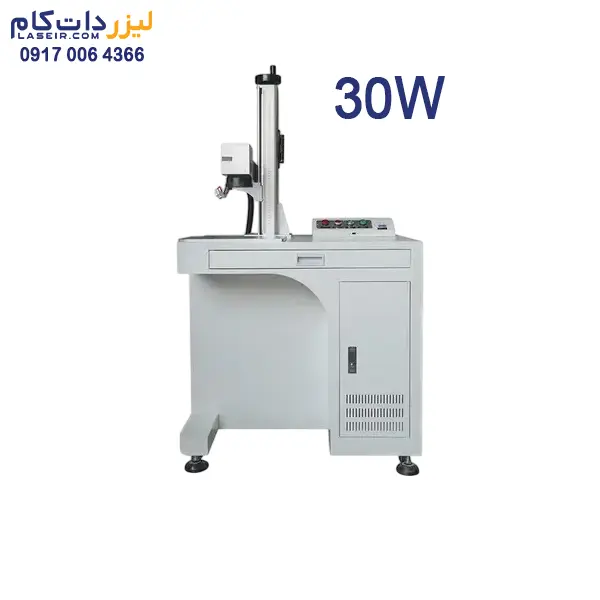

لیزر هوشمند (دوربین دار) حکاکی و برش فایبر 30 وات ریکاس میزدار (smart-30)

توضیحات

دستگاه لیزر فایبر هوشمند دوربین دار 30 وات (Fino)، با کادربندی خودکار و تشخیص موقعیت متریال و امکان نوشتن فونت فارسی موجب افزایش سرعت و کیفیت می شود. این دستگاه، حکاکی چهره و لوگو و برش طلا و نقره را بدون نیاز به نرم افزار طراحی انجام و هزینه ها را کاهش میدهد.سورس ریکاس ، برد BJZ اصلی و سه پاور

لیزر هوشمند برش و حکاکی طلا و فلزات (Smart fiber marking)

ویژگی‌ها:

• سیستم عامل:  Smart LINO
• ابعاد کاری بسته به سفارش مشتری لنز از 110*110 (مناسب طلاسازی و فلزات) تا 300*300 میلی متر (مناسب چاپ و تبلیغات)
• متریال قابل حکاکی: فلزات و غیرفلزات
• متریال قابل برش: طلا و فلزات غیر ضخیم

مزایا:

• افزایش سرعت، دقت و کیفیت حکاکی وبرش با بهره مندی از ماژول هوشمند.
• کادربندی خودکار و تشخیص موقعیت متریال توسط ماژول پردازش تصویر.
• عدم نیاز به گرافیست جهت حکاکی متن، چهره، لوگو و … با بهره مندی از ماژول هوشمند.
• امکان نوشتن با فونت فارسی از طریق نرم افزار Smart LINO.
• تبدیل اتوماتیک تصاویر غیروکتور به وکتور جهت افزایش سرعت کیفیت حکاکی، بدون نیاز به نرم افزاهای طراحی مانند کورل دراو
• حکاکی و برش پرسرعت قدرت گرفته از سورس Raycus
• اگر دستگاه لیزر به هر دلیلی خاموش شود، می‌تواند ادامه‌ی کار را بعد از روشن شدن در همان لایه‌ی قبلی ادامه دهد.
• کیفیت و طول عمر بالای قطعات دستگاه.
• قابلیت  استفاده بی وقفه در خط تولید.
• دستگاه از طریق اینترنت اشیاء  (IOT)، به‌وسیله کنترل و تشخیص از راه دور، مانیتور می‌شود.

امکانات و مزیت‌های یک لیزر فایبر طلا و فلزات هوشمند را در تصویر زیر می‌بینید:

…………………………..

1. دستگاه لیزر فایبر هوشمند چه مزیت هایی نسبت به لیزر فایبر ساده دارد؟

. افزایش سرعت، دقت و کیفیت حکاکی وبرش با بهره مندی از ماژول هوشمند.
. کادربندی خودکار و تشخیص موقعیت متریال توسط ماژول پردازش تصویر.
. عدم نیاز به گرافیست جهت حکاکی متن، چهره، لوگو و … با بهره مندی از ماژول هوشمند.
. امکان نوشتن با فونت فارسی از طریق نرم افزار Smart LINO.
. تبدیل اتوماتیک تصاویر غیروکتور به وکتور جهت افزایش سرعت کیفیت حکاکی، بدون نیاز به نرم افزاهای طراحی مانند کورل دراو

2. انواع لیزر فایبر چه تفاوتی با هم دارند، هر کدام چه کاربردهایی دارند و کدام مدل مناسب من است؟

سورس لیزر مهمترین قطعه در دستگاه لیزر فایبر می باشد. سورسهای لیزر فایبر ریکاس مدلهای مختلفی دارند که قیمتها و کیفیتهای بسیار متفاوتی دارد. بهترین مدل های سورس لیزر، سورس ریکاس QB و Q و MAX هستند که از مدل ضعیفتر (ریکاس QS) بیش از 40 میلیون گرانتر می باشند. بنابراین اگر لیزر فایبر ریکاسی با قیمت بسیار پایین دیدید، آن لیزر ریکاس QS است. جهت تشخیص مدل سورس لیزر نوشته زیر را ببینید.

چگونه تفاوت یک لیزر فایبر با کیفیت و بی کیفیت را تشخیص دهیم؟ اینجا ببینید.

به طور کلی تفاوت مدل‌های مختلف لیزر فایبر حکاکی و برش در توان لیزر فایبر و سایز لنز دستگاه است. این مدل لیزرها معمولا در دو توان نوری مختلف 30 و 50 وات عرضه می شوند که تفاوت قیمت چندانی هم ندارند. سایز لنزهای متداول برای این دستگاه 11 در 11 و 17 در 17 و 30 در 30 سانتی متر مربع می باشد. که معمولا تمام این لنزها در مجموعه لیزر دات کام موجود می باشد و بنا به سفارش مشتری عرضه می گردد.

این لیزرها در سه بخش پر کاربرد هست که لیزر مناسب هر بخش در زیر بیان شده است:

1. صنایع فلزی و غیر فلزی، کارگاه ها و خطوط تولید. (لیزر 50 وات و بسته به کاربرد هر سه سایز لنز مورد استفاده قرار می گیرد.)
2. صنعت طلا سازی. (لیزر 50 وات و برای برش طلا، نقره و استیل تا ضخامت یک میلیمتر با لنز 11 در 11 مورد استفاده قرار می گیرد.)
3. صنعت چاپ و هدایای تبلیغاتی. (لیزر 30 یا 50 وات به همراه لنز 30 در 30 مورد استفاده قرار می گیرد که برای سرعت بیشتر کار پیشنهاد می گردد که لیزر 50 وات تهیه گردد.)

لیزر های فایبر قابلیت حکاکی کلیه فلزات و برش فلزات نازک مثل طلا، نقره و استیل تا ضخامت یک میلیمتر و حکاکی غیر فلزات غیر شفاف مثل چرم، چوب، MDF، قاب گوشی، پلکسی مشکی، مولتی کالر و مخمل را دارد.

قطعات دستگاه لیزر فایبر را در تصویر زیر ببینید:

3. نمونه کارهای انجام شده با دستگاه لیزر فایبر طلا و فلزات

قیمت و مدلهای مختلف دستگاه لیزر فایبر مارکینگ را اینجا ببینید.

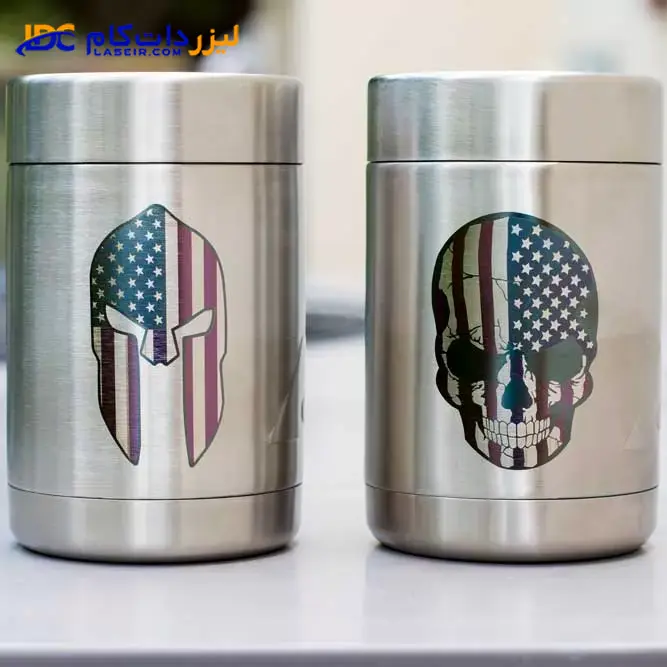

حکاکی روی استیل	حکاکی و برش طلا و پلاک	حکاکی و برش انگشتر طلا	حکاکی و برش حلقه طلا و النگو با روتاری
حکاکی لیزر فایبر روی لنت و قطعات خودرو	حکاکی لیزر فایبر روی ابزار آلات و قطعات صنعتی	حکاکی لیزر فایبر روی هدایای تبلیغاتی	حکاکی لیزر فایبر روی قطعات خودرو و کاور موبایل و لب تاب

4. دستگاه لیزر فایبر حکاکی و برش مناسب چه افرادی است و روش درآمد زایی با آن چگونه است؟

کسب و کارهای بسیار زیادی را می توان با دستگاه لیزر فایبر حکاکی و برش ایجاد کرد و یا ارتقا داد.

10 کسب و کار پر درآمد با 150 میلیون تومان سرمایه (لیزر فایبر) را اینجا ببینید.

5. نکات ایمنی مهم، دستورالعمل و روش کار  نگهداری دستگاه لیزر فایبر حکاکی و برش طلا و فلزات

در دستگاه لیزر فایبر مارکینگ، مکانیسم تولید و اجرای لیزر به این صورت است. که پرتو لیزر داخل سورس تشکیل شده و توسط فیبر نوری به قطعه انتهایی فیبر (End Cap) هدایت می شود و پس از آن وارد قطعه ی دیگری به نام اسکنر می شود.

وظیفه ی اسکنر هدایت لیزر به صورت طرح های مختلفی است که کاربر خواهان اجرای آن ها می باشد. در قسمت زیر اسکنر یک لنز بسته خواهد شد. این لنز وظیفه ی تعیین اندازه کادر محیط کار فایبر را برعهده دارد . این لنزها در اندازه های 7 و 11 و 16 و 30 سانتیمتر مربع می باشد. که بنابر درخواست کاربر، بر روی لیزر فایبر مارک زنی و حکاکی نصب می گردد. هرچه اندازه لنز بزرگتر باشد. قدرت اثر لیزر بر روی فلزات کمتر خواهد شد. بنابراین انتخاب اندازه ی لنز مناسب در زمان خرید امر مهمی خواهد بود.

هر لنز با اندازه ی مشخص دارای فاصله کانونی ویژه ای است . منظور از فاصله کانونی همان فاصله لنز تا سطح کار می باشد. که کارشناس فنی در زمان راه اندازی دستگاه لیزر به شما اعلام می کند. معمولا در لنز 11 حدود 19 سانتی متر و در لنز 30 حدود 53 سانتی متر است.

نکات نگهداری دستگاه لیزر فایبر:

1) فیبر نوری انتقال دهنده نور از سورس به اسکنر است که از مهمترین و حساس ترین قطعات دستگاه می باشد. فیبر نوری کابلی شیشه ای نازکی است که محافظ زرد رنگ دور آن قرار گرفته و در پوشش مشکی که از باکس دستگاه به کلگی آن آمده است، قرار دارد، این کابل به هیچ وجه نباید ضربه بخورد یا تا شود. زیرا فیبر شیشه ای آن کاملا آسیب پذیر است.

2) سورس دستگاه لیزر فایبر مارکینگ، منبع تامین لیزر دستگاه می باشد. که باید کاملا محافظت شده باقی بماند و از هرگونه ضربه به آن و یا ریختن مایعات برروی آن کاملا اجتناب شود.

3) اسکنر دستگاه کاملا حساس به نویز است. بنابراین علاوه بر محافظت فیزیکی از آن در مقابل ضربه و یا ریختن مایعات، از قرار دادن دستگاه های صنعتی نویز دار مثل گوشی موبایل در مجاورت دستگاه پرهیز نمایید. در غیر این صورت این قطعه با مشکلات خرابی مواجه خواهد شد.

4) برق ورودی دستگاه لیزر فایبر مارکینگ کاملا باید یکنواخت و صاف شده و بدون هیچ گونه نوسانی باشد. بنابراین قبل از راه اندازی دستگاه، یک دستگاه استابلایزر با توان خروجی حداقل 2 کیلو وات تهیه نمایید. سپس دستگاه را از هرگونه نوسانات اضافی حفظ نمایید. بدیهی است دستگاهی که استابلایزر نداشته باشد شامل هیچ گونه گارانتی نخواهد بود.

5) کابل اتصال به زمین (Earth) از ملزومات کاملا تاکیدی دستگاه فایبر مارکینگ می باشد. اتصال بدنه ی دستگاه به این کابل از اهمیت ویژه ای برخوردار است. عدم اتصال این کابل منجر به خرابی زود هنگام دستگاه خواهد شد. از صحت و صفر بودن و همچنین اتصال داشتن این کابل به زمین کاملا مطمئن باشید. همچنین شایان ذکر است. دستگاهی که کابل اتصال به زمین آن وصل نباشد به هیچ وجه شامل گارانتی نخواهد بود.

6) از هرگونه دستکاری دستگاه لیزر فایبر مارکینگ و لنز آن خودداری فرمایید و در صورت بروز مشکل با شماره خدمات پس از فروش مجموعه لیزر دات کام تماس حاصل فرمایید. بسته به میزان کار، لنز دستگاه لیزر را هر روز یا حداقل هفته ای یکبار با پنبه آغشته به الکل صنعتی سفید کاملا تمیز نمایید. این کار بدون باز کردن لنز قابل انجام است.

7) حتما دقت کنید که هنگام کار با دستگاه درپوش روی لنز را بردارید، عدم برداشتن درپوش منجر به سوختگی درپوش و در نهایت سوختگی لنز شما می شود که در این شرایط شامل گارانتی نیز نمی باشد.

روش کار با دستگاه لیزر فایبر هوشمند را اینجا ببینید.

6. الزامات پیش از نصب دستگاه

قبل از راه اندازی دستگاه لیزر فایبر، باید موارد زیر تهیه و به صورت کامل انجام شود:

1- جهت راه اندازی، از هر طرف دستگاه لیزر باید 50 سانتی متر فضای کافی وجود داشته باشد.

2- با توجه به سامانه الکترونیکی و الزام رعایت استاندارد، دستگاه لیزر ضروری است که سیم ارت استاندارد به دستگاه متصل باشد.

3- دستگاه لیزر به نوسانات برق و قطعی ناگهانی برق حساس و آسیب پذیر است. بنابراین تهیه استابلایزر حداقل 2 کاوا (2 kw) الزامی می باشد.

4- استفاده از عینک اصلی فایبر 1064 نانومتر با OD +4 یا بالاتر در هنگام استفاده از دستگاه ضروری است.

5- تهیه یک دستگاه کامپیوتر (با مشخصات حداقل CPU i5 – Ram 4) برای کار با دستگاه لیزر الزامی است.

7. تنظیمات دستگاه لیزر فایبر برای حکاکی و برش متریالهای مختلف

قبل از تنظیم پارامترهای دستگاه دقت کنید که فوکوس دستگاه به درستی تنظیم باشد، فوکوس ممکن است با تعویض متریال یک تا دو میل باز هم جا به جا شود. عدم تنظیم صحیح فوکوس،کلیه تنظیمات را از بین می برد.

در این ویدیو روش تنظیم فوکوس در یک لیزر حکاکی فایبر را ببینید:

به طور کلی، در دستگاه لیزر فایبر، علاوه بر تنظیم دو پارامتر سرعت و قدرتی که در لیزرهای co2 مرسوم است. پارامتر دیگری به نام فرکانس نیز در عملکرد لیزر دخالت می کند. به طور کلی هرچه سرعت بالاتر باشد. حک سطحی تر و هرچه سرعت کمتر باشد. حک عمیق تر می شود . بدیهی است که هرچه قدرت (power) بیشتر باشد. حک عمیق تر و هرچه قدرت کمتر باشد حک سطحی تر می شود. اما در رابطه با فرکانس این نکته حائز اهمیت است. که فرکانس رابطه معکوس با قدرت دارد. یعنی هرچه فرکانس بیشتر باشد. حک سطحی تر (روشن تر) و هرچه فرکانس کمتر باشد حک عمیق تر ( تیره تر ) خواهد شد.

بازه کارکرد فرکانسی دستگاه لیزرنکته بسیار مهم آن است. که فرکانس کاری دستگاه لیزر فایبر مارکینگ بین اعداد 20 تا 200 کیلوهرتز می باشد.

در لیزر 50 وات

برای حکاکی فلزات اگر فلز قوی مثل فولاد باشد و بخواهند حک روی آن مشکی شود (فلز هنگام حک کمی هم بسوزد.) باید از لنز 11 استفاده شود و توان بین 75 تا 90 درصد و سرعت بین 50 تا 200 میلیمتر بر ثانیه باشد. برای حکاکی سفید (تمیز کاری با لیزر) توصیه می شود، ابتدا یک حکاکی با توان 60 تا 80 درصد و سرعت 300 تا 1000 میلیمتر بر ثانیه ابتدا انجام شود تا چربی یا رنگ اگر روی متریال هست پاک شود و سپس یک حکاکی ظریف با توان 20 تا 40 درصد و سرعت 2000 تا 4000 میلیمتر بر ثانیه جهت سفید شدن قطعه زده شود.

برای فلزات ظریفتر مثل طلا، استیل و برنج برای حکاکی مشکی توان 50 تا 80 درصد و سرعت 100 تا 1000 میلیمتر بر ثانیه و برای حکاکی سفید توان 20 تا 40 درصد و سرعت 1500 تا 3000 میلیمتر بر ثانیه مناسب است.

جهت برش فلزات ظریف بهتر است حالت وابل فعال باشد و توان بین 60 تا 90 درصد و سرعت بین 50 تا 200 میلیمتر بر ثانیه مناسب است. البته بسته به ضخامت فلز ممکن است عملیات برش به 2 دور یا بیشتر گردش روی فلز نیاز داشته باشد. برای حکاکی غیر فلزات مثل چرم، چوب و پلکسی مشکی توان 10 تا 60 درصد و سرعت 1500 تا 5000 میلیمتر بر ثانیه و لنز 30 در 30 مناسب است.

در این ویدیو روش یافتن تنظیمات مناسب برای یک لیزر حکاکی فایبر را ببینید.

جهت درک بهتر از تنظیمات دستگاه میتوان یک شیت تست با مربع های کوچک با سرعت و توان مختلف ایجاد کرد و روی هر متریال تست نمود تا بهترین حالت تنظیم مشخص شود (فیلم رو به رو را ببینید.) و در کل تنظیمات دقیق را خود اپراتور دستگاه لیزر است که با صحیح و خطا می تواند بدست آورد.

در لیزر 20 و 30 وات

این توان لیزرها بیشتر مناسب حکاکی هستند و قابلیت برش چندانی ندارند. لیزر 20 وات فقط با لنز 11 در 11 عملکرد خوبی دارد اما لیزر 30 وات با لنزهای بزرگتر نیز برای کارهای تبلیغاتی و حکاکی پلاک فلزی و یا چرم و چوب و پلکسی مشکی قابل استفاده است.
