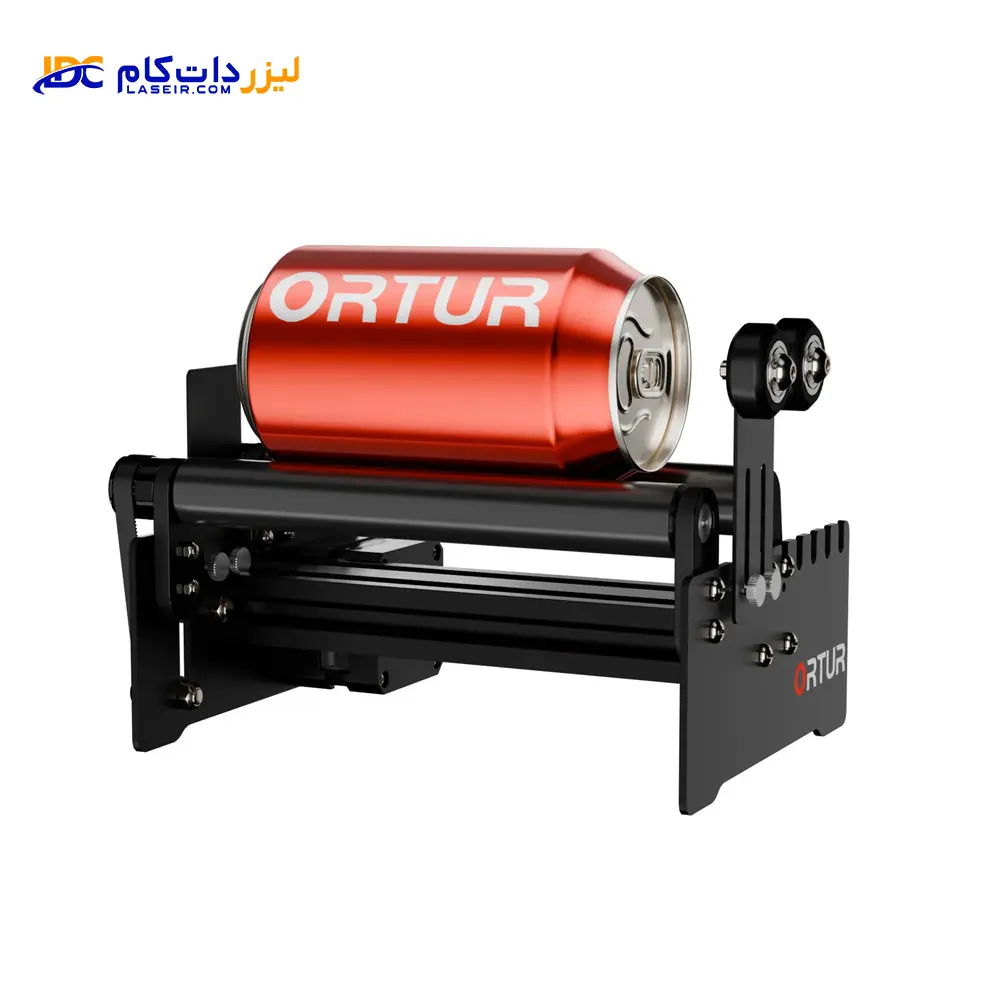

غلتک روتاری Ortur X axis لیزر (Roller X axis)

توضیحات

غلتک روتاری Ortur X axis که در برخی از سیستم‌ها به عنوان الحاقی محور X یا Y شناخته می‌شود، یکی از حیاتی‌ترین ابزارهای جانبی برای کاربرانی است که در صنعت حکاکی لیزری فعالیت می‌کنند. این دستگاه به طور خاص برای رفع محدودیت‌های حکاکی روی سطوح تخت طراحی شده است. در دستگاه‌های لیزر استاندارد، هد لیزر تنها در دو محور افقی و عمودی (X و Y) حرکت می‌کند، اما با اضافه شدن این رولر، قابلیت حرکت دورانی به سیستم افزوده می‌شود که امکان حکاکی ۳۶۰ درجه روی اجسام مدور را فراهم می‌آورد.

مکانیزم عملکرد و ساختار فنی غلتک روتاری Ortur X axis

غلتک روتاری Ortur X axis یا رولر محور X/Y لیزر از یک موتور پله‌ای (Stepper Motor) دقیق بهره می‌برد که جایگزین یکی از محورهای حرکتی دستگاه لیزر (معمولاً محور Y) می‌شود. هنگامی که کابل موتور محور Y دستگاه را جدا کرده و به این رولر متصل می‌کنید، پالس‌های ارسالی از برد کنترلر به جای حرکت دادن بازوی دستگاه، باعث چرخش لاستیک‌های رولر می‌شوند. این چرخش با دقت بسیار بالا کنترل می‌شود تا هر میلیمتر حرکت در نرم‌افزار، معادل مقدار مشخصی چرخش در بدنه جسم استوانه‌ای باشد.

بدنه این دستگاه معمولاً از آلومینیوم آنودایز شده با کیفیت بالا ساخته شده است که علاوه بر استحکام زیاد، وزن مناسبی برای جلوگیری از لرزش حین کار دارد. لاستیک‌هایی که وظیفه چرخاندن جسم را بر عهده دارند، از مواد با ضریب اصطکاک بالا (مانند سیلیکون یا لاستیک‌های صنعتی ضد لغزش) تولید شده‌اند تا از لیز خوردن اجسام صیقلی مانند لیوان‌های شیشه‌ای یا بطری‌های فلزی جلوگیری کنند.

قابلیت تنظیم برای ابعاد مختلف

یکی از ویژگی‌های برجسته غلتک روتاری Ortur X axis، طراحی قابل تنظیم آن است. با توجه به اینکه اجسام استوانه‌ای قطرهای متفاوتی دارند (از یک قلم باریک تا یک پارچ بزرگ)، این دستگاه دارای چندین موقعیت یا «گام» (Gear) مختلف برای قرارگیری غلتک‌ها است. در مدل‌های پیشرفته، معمولاً ۷ سطح تنظیم وجود دارد که به کاربر اجازه می‌دهد فاصله بین دو غلتک را بر اساس قطر جسم تغییر دهد. این انعطاف‌پذیری باعث می‌شود که کاربر بتواند اجسامی با قطر ۱ میلیمتر تا ۱۲۰ میلیمتر را به راحتی روی آن مستقر کند.

حکاکی روی اجسام مخروطی و نامتقارن

بزرگترین چالش در حکاکی دورانی، کار با اجسام مخروطی (مانند جام‌های پایه بلند یا لیوان‌های مخروطی) است. در اجسام مخروطی، قطر دو انتهای جسم متفاوت است، بنابراین اگر جسم به صورت افقی قرار بگیرد، سطح بالایی آن که تحت تابش لیزر است، تراز نخواهد بود و خروجی کار دچار خطا در فوکوس یا کشیدگی تصویر می‌شود.

رولرهای مدرن (مانند سری YRR 3.0) برای حل این مشکل به یک پایه پشتیبان قابل تنظیم یا «براکت ارتفاع» مجهز شده‌اند. این قطعه به کاربر اجازه می‌دهد یک سمت جسم را بالاتر بیاورد تا سطح مخروطی کاملاً با افق موازی شود. با این روش، فاصله لنز لیزر تا تمام نقاط سطح مخروطی در طول حکاکی یکسان باقی می‌ماند و کیفیتی خیره‌کننده در تمام زوایا به دست می‌آید.

سازگاری گسترده با انواع لیزرهای حکاکی

غلتک روتاری Ortur X axis به گونه‌ای طراحی شده است که با طیف وسیعی از دستگاه‌های حکاکی لیزری سازگار باشد. از لیزرهای دیود (Diode) که برای کارهای نیمه‌صنعتی و هنری استفاده می‌شوند تا لیزرهای قدرتمند فایبر (Fiber) که برای حکاکی روی فلزات سخت به کار می‌روند، همگی می‌توانند از این ابزار استفاده کنند. اکثر این رولرها به صورت «Plug and Play» طراحی شده‌اند؛ یعنی تنها با اتصال یک کابل ۴ پین به پورت موتور دستگاه و انجام تنظیمات ساده در نرم‌افزارهایی مثل LINO یا LaserGRBL، دستگاه آماده به کار خواهد بود.

کاربردها در صنایع مختلف و تولید هدایای تبلیغاتی

استفاده از رولر دوار یا غلتک روتاری Ortur X axis، پتانسیل درآمدزایی و خلاقیت کاربر را به شدت افزایش می‌دهد. بدون این ابزار، شما محدود به حکاکی روی ورق‌های چوبی، چرمی یا فلزی هستید، اما با این رولر، لیست محصولاتی که می‌توانید تولید کنید بسیار گسترده می‌شود:

1. بطری‌های نوشیدنی و فلاسک‌ها: حکاکی لوگو یا نام مشتری روی فلاسک‌های استیل و بطری‌های ورزشی یکی از پردرآمدترین بخش‌های بازار هدایای تبلیغاتی است.
2. لیوان و ماگ: امکان حکاکی روی ماگ‌های سرامیکی (با پوشش مخصوص) یا لیوان‌های فلزی دوجداره.
3. جام و ظروف شیشه‌ای: با استفاده از این رولر و تنظیم دقیق توان لیزر، می‌توان طرح‌های ظریفی را روی جام‌های شیشه‌ای و گیلاس‌های نوشیدنی اجرا کرد.
4. قوطی‌های فلزی: حکاکی روی قوطی‌های نوشابه یا بسته‌بندی‌های فلزی استوانه‌ای برای شخصی‌سازی برند.
5. اشیاء کوچک و ظریف: حکاکی روی خودکارهای لوکس، چوب‌های بیسبال مینیاتوری یا حتی لوله‌های آزمایشگاهی.

دقت و پایداری در حکاکی‌های طولانی

پایداری دستگاه در هنگام حکاکی‌های پیچیده که زمان زیادی می‌برند، بسیار حائز اهمیت است. رولرهای با کیفیت دارای سیستم انتقال قدرت از طریق تسمه‌های تایمینگ (Timing Belt) هستند که لرزش را به حداقل رسانده و از هرگونه پله‌پله شدن تصویر جلوگیری می‌کنند. همچنین، وجود غلتک‌های کمکی در انتهای دستگاه باعث می‌شود اجسام بلندتر (مانند بطری‌های بزرگ) دچار انحراف نشوند و در طول مسیر حکاکی، کاملاً در مرکز باقی بمانند.

تنظیمات نرم‌افزاری غلتک روتاری Ortur X axis

برای استفاده بهینه از رولر، نرم‌افزارهای استاندارد لیزر بخشی به نام “Rotary Setup” دارند. در این بخش، کاربر با وارد کردن قطر غلتک‌های دستگاه رولر و همچنین قطر جسمی که قصد حکاکی روی آن را دارد، به نرم‌افزار اجازه می‌دهد تا میزان چرخش موتور را دقیقاً محاسبه کند. این دقت باعث می‌شود که دایره‌ها در طرح شما، روی جسم استوانه‌ای کاملاً دایره‌ای باقی بمانند و دچار کشیدگی نشوند.

این ابزار نه تنها یک قطعه جانبی، بلکه یک ارتقای ساختاری برای دستگاه لیزر محسوب می‌شود که مرزهای تولید محصول را جابجا کرده و امکان ارائه خدماتی را فراهم می‌آورد که با دستگاه‌های تخت معمولی به هیچ عنوان امکان‌پذیر نیست. استفاده از متریال‌های مرغوب در ساخت، دقت بالای موتور پله‌ای و قابلیت تنظیم برای اجسام مخروطی، این رولر را به انتخاب اول حرفه‌ای‌ها تبدیل کرده است.
